Bagger.

feln besetzten, schräg liegenden Kette ohne Ende s (Schaufelkunst, s. Paternosterwerke), deren unteres Trum das Erdreich in einem darunterliegenden Trog m zu Tage fördert. Je nach der Tiefe des Bodens läßt sich die Schräge der Schaufelkette mittels einer Winde mit Kette w einstellen. Diese Art der B. war schon im 17. Jahrh. in Holland unter dem Namen Modder-molen in Anwendung (für Hand- oder Pferdebetrieb) und ist in vollkommnerer Konstruktion in den Häfen von Geestemünde und Bremerhaven im Gebrauch.

3) Eimerbagger, jetzt nur als Eimerkettenbagger (statt der veralteten Eimerradbagger) konstruiert, gestatten die Anwendung für alle drei genannten Zwecke und sind von allen Baggern die bei weitem gebräuchlichsten. Wie bei einer Kastenkunst (s. Paternosterwerke), sind an einer Kette ohne Ende, die über zwei vier- oder sechsseitige Trommeln geht, Blechkasten mit scharfem Rand (Eimer) oder auch wohl für grobes Geschiebe Körbe aus zugespitzten Eisenstäben befestigt. Die obere Trommel wird mit Menschen- oder Dampfkraft betrieben; dadurch entsteht ein Bewegen der Kette, deren Gefäße in der Nähe der am Flußboden etc. befindlichen untern Trommel mit der scharfen Kante Erdreich lösen, in sich aufnehmen, mit heraufholen und, an der obern Trommel angekommen, ausschütten. Man unterscheidet hier Eimerbagger mit senkrechter Kette und mit schräg liegender Kette. Die erstern werden meist nur für Gründungen verwendet und, wenn sie auf einem Schiff ausgestellt sind (bei Gründung von Brückenpfeilern etc.), gewöhnlich mit Menschenkraft, auf festem Gerüst (zur Ausbaggerung von Senkbrunnen) dagegen zweckmäßig mittels Lokomobile angetrieben. Von ausgezeichneter Konstruktion sind die senkrechten B. von Waltjen in Bremen. Sie bestehen aus einem fahrbaren Gestell, welches einen pendelnd aufgehängten Rahmen (Gatter) trägt, zwischen dessen oberer und unterer Trommel die Eimerkette (mit nur kleinen Eimern) straff ausgespannt ist. Die obere Trommel wird von einer Lokomobile aus bewegt und setzt die Eimerkette in Bewegung. Während der Arbeit pendelt das Gatter, mittels Räderwerks und Kurbel von Hand bewegt, in einer vertikalen Ebene und wird auch das Gestell senkrecht zu dieser Ebene verschoben, so daß die ganze Grundfläche des Brunnens um ein Geringes vertieft wird. Darauf wird das Gatter gesenkt und nun wieder eine Schicht Erdreich ausgebaggert u. s. f. - Eimerbagger mit geneigter Kette, für Fluß- und Hafenbau, werden stets vom Schiff aus und meist mit Dampf betrieben. Die Eimer sind groß (Inhalt bis 0,5 cbm). Fig. 2 und 3 zeigen Eimerbagger mit Dampfbetrieb (sogen. Dampfbagger). A ist das Schiff, B der Dampfkessel, C die Dampfmaschine, D das Räderwerk zum Betrieb der Eimerkette E. Letztere befindet sich in einem Längsschlitz des Schiffs. Ihre obere Hälfte wird durch einen mit Leitrollen besetzten Rahmen F (die sogen. Leiter) geführt, welcher zugleich die obere und untere Trommel (G und H) trägt. Die Leiter ist um die Achse der obern Trommel drehbar, am untern Ende durch eine Winde K mittels der Kette J je nach der Tiefe des Flusses mehr oder weniger zu senken und zwar bei großen Baggern möglichst rasch von der Dampfmaschine aus nach Einrückung eines Zahnrades. Die Leiter wird durch Gleitschienen L seitlich geführt und erhält am untern Ende einen bis über das Wasser reichenden Maßstab. Die untere Kettenhälfte hängt lose in einer schwach gekrümmten Linie herab, so daß etwa 2-3 Eimer den Boden berühren. Unter der obern Trommel befindet sich eine um ca. 45° geneigte, seitlich bis über das Schiff hinausragende Schuttrinne, von welcher das Baggergut in daneben befindliche Schiffe (Prahme) geleitet wird. Der B. hat fünf Anker, gegen den Strom ist er verankert mit einer langen Kette N, die oben erst etwas angewunden wird, wenn der B. quer durch die zu durchbaggernde Rinne (Fahrwasser) gegangen ist; nach jeder Seite hin hat er zwei Querankerketten M, welche mittels einer von der Dampfmaschine aus getriebenen Welle O mit vier Trommeln abwechselnd auf- oder abgewunden werden, wodurch der B. eine langsame Seitenbewegung erhält. Auf diese Weise ist es möglich, eine Fahrrinne von vorgeschriebener Länge, Breite und Tiefe auszubaggern.

4) Zentrifugalpumpenbagger (Kreisel-^[folgende Seite]

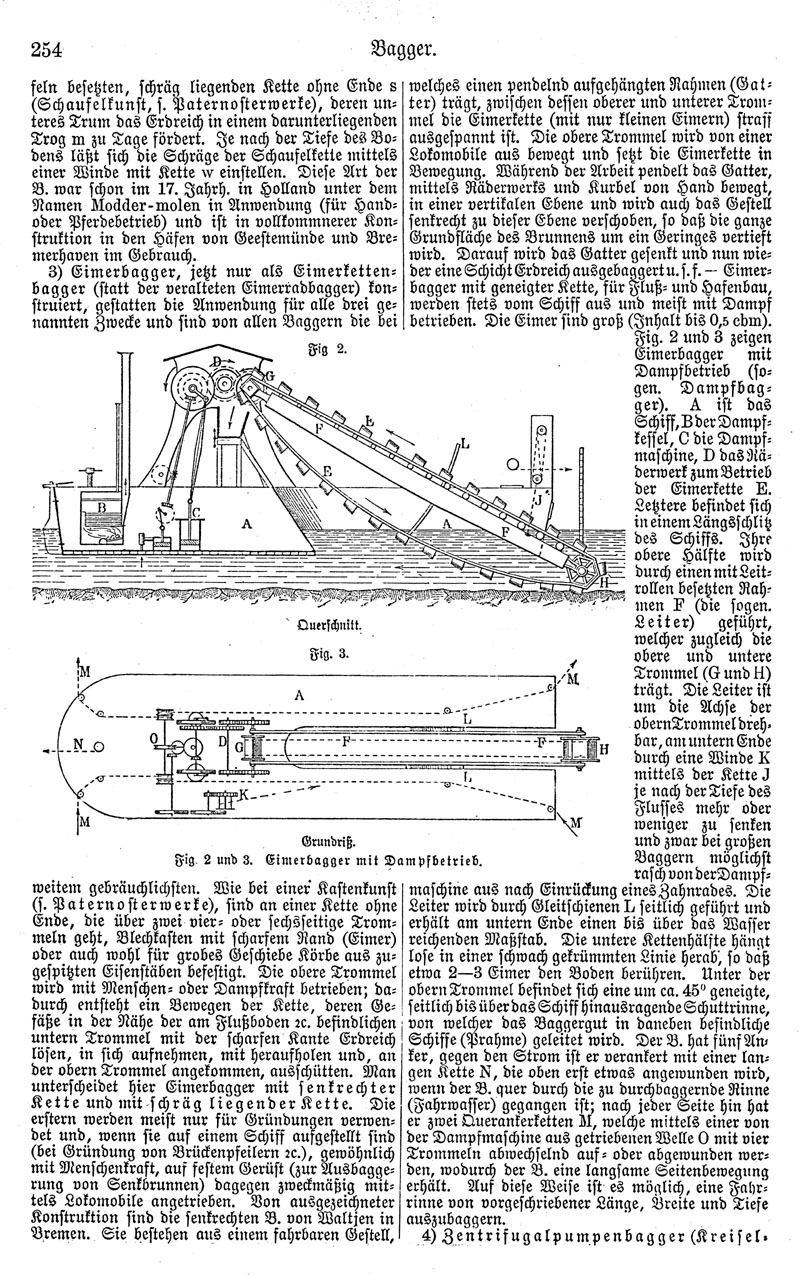

^[Abb.: Fig. 2. Querschnitt.]

^[Abb.: Fig. 3. Grundriß. Fig. 2 und 3. Eimerbagger mit Dampfbetrieb.]
