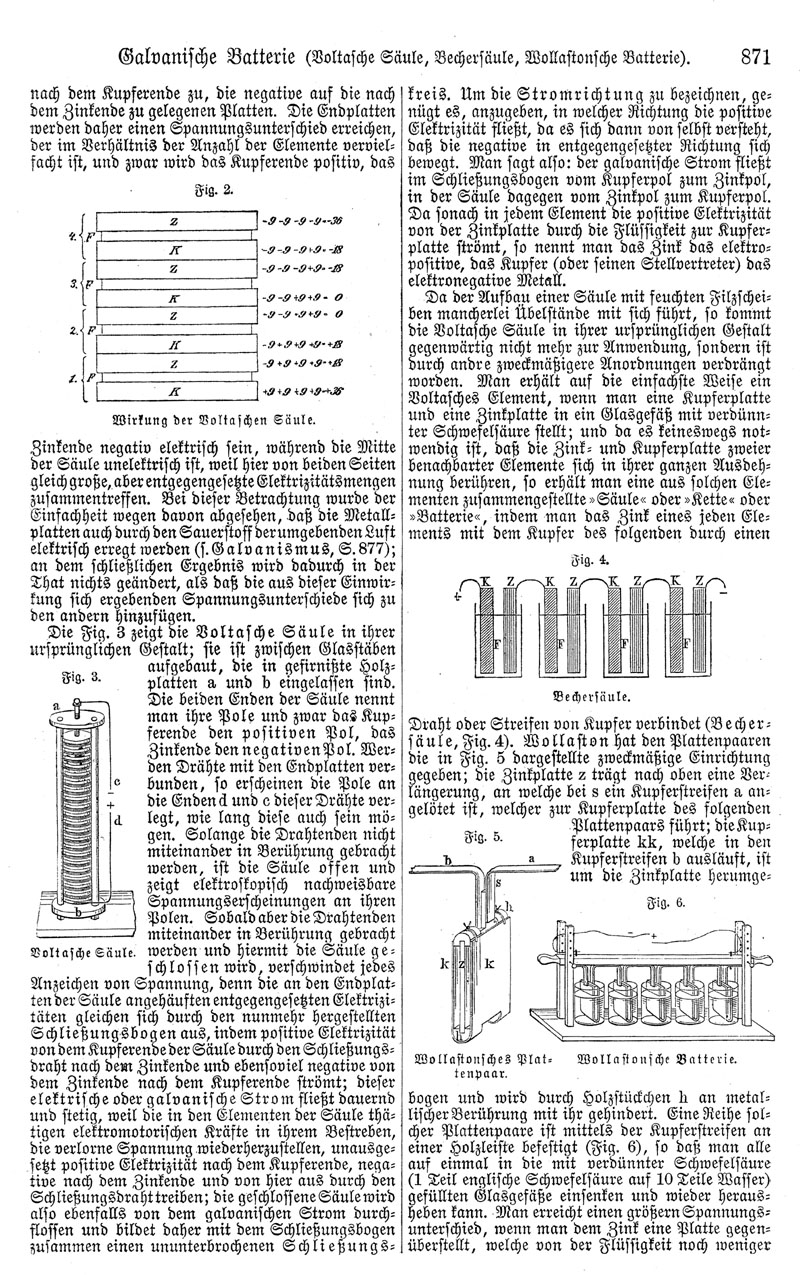

Galvanische Batterie (Voltasche Säule, Bechersäule, Wollastonsche Batterie).

nach dem Kupferende zu, die negative auf die nach dem Zinkende zu gelegenen Platten. Die Endplatten werden daher einen Spannungsunterschied erreichen, der im Verhältnis der Anzahl der Elemente vervielfacht ist, und zwar wird das Kupferende positiv, das Zinkende negativ elektrisch sein, während die Mitte der Säule unelektrisch ist, weil hier von beiden Seiten gleich große, aber entgegengesetzte Elektrizitätsmengen zusammentreffen. Bei dieser Betrachtung wurde der Einfachheit wegen davon abgesehen, daß die Metallplatten auch durch den Sauerstoff der umgebenden Luft elektrisch erregt werden (s. Galvanismus, S. 877); an dem schließlichen Ergebnis wird dadurch in der That nichts geändert, als daß die aus dieser Einwirkung sich ergebenden Spannungsunterschiede sich zu den andern hinzufügen.

Die Fig. 3 zeigt die Voltasche Säule in ihrer ursprünglichen Gestalt; sie ist zwischen Glasstäben aufgebaut, die in gefirnißte Holzplatten a und b eingelassen sind. Die beiden Enden der Säule nennt man ihre Pole und zwar das Kupferende den positiven Pol, das Zinkende den negativen Pol. Werden Drähte mit den Endplatten verbunden, so erscheinen die Pole an die Endend und c dieser Drähte verlegt, wie lang diese auch sein mögen. Solange die Drahtenden nicht miteinander in Berührung gebracht werden, ist die Säule offen und zeigt elektroskopisch nachweisbare Spannungserscheinungen an ihren Polen. Sobald aber die Drahtenden miteinander in Berührung gebracht werden und hiermit die Säule geschlossen wird, verschwindet jedes Anzeichen von Spannung, denn die an den Endplatten der Säule angehäuften entgegengesetzten Elektrizitäten gleichen sich durch den nunmehr hergestellten Schließungsbogen aus, indem positive Elektrizität von dem Kupferende der Säule durch den Schließungsdraht nach dem Zinkende und ebensoviel negative von dem Zinkende nach dem Kupferende strömt; dieser elektrische oder galvanische Strom fließt dauernd und stetig, weil die in den Elementen der Säule thätigen elektromotorischen Kräfte in ihrem Bestreben, die verlorne Spannung wiederherzustellen, unausgesetzt positive Elektrizität nach dem Kupferende, negative nach dem Zinkende und von hier aus durch den Schließungsdraht treiben; die geschlossene Säule wird also ebenfalls von dem galvanischen Strom durchflossen und bildet daher mit dem Schließungsbogen zusammen einen ununterbrochenen Schließungskreis. Um die Stromrichtung zu bezeichnen, genügt es, anzugeben, in welcher Richtung die positive Elektrizität fließt, da es sich dann von selbst versteht, daß die negative in entgegengesetzter Richtung sich bewegt. Man sagt also: der galvanische Strom fließt im Schließungsbogen vom Kupferpol zum Zinkpol, in der Säule dagegen vom Zinkpol zum Kupferpol. Da sonach in jedem Element die positive Elektrizität von der Zinkplatte durch die Flüssigkeit zur Kupferplatte strömt, so nennt man das Zink das elektropositive, das Kupfer (oder seinen Stellvertreter) das elektronegative Metall.

Da der Aufbau einer Säule mit feuchten Filzscheiben mancherlei Übelstände mit sich führt, so kommt die Voltasche Säule in ihrer ursprünglichen Gestalt gegenwärtig nicht mehr zur Anwendung, sondern ist durch andre zweckmäßigere Anordnungen verdrängt worden. Man erhält auf die einfachste Weise ein Voltasches Element, wenn man eine Kupferplatte und eine Zinkplatte in ein Glasgefäß mit verdünnter Schwefelsäure stellt; und da es keineswegs notwendig ist, daß die Zink- und Kupferplatte zweier benachbarter Elemente sich in ihrer ganzen Ausdehnung berühren, so erhält man eine aus solchen Elementen zusammengestellte "Säule" oder "Kette" oder "Batterie", indem man das Zink eines jeden Elements mit dem Kupfer des folgenden durch einen Draht oder Streifen von Kupfer verbindet (Bechersäule, Fig. 4). Wollaston hat den Plattenpaaren die in Fig. 5 dargestellte zweckmäßige Einrichtung gegeben; die Zinkplatte z trägt nach oben eine Verlängerung, an welche bei s ein Kupferstreifen a angelötet ist, welcher zur Kupferplatte des folgenden Plattenpaars führt; die Kupferplatte kk, welche in den Kupferstreifen b ausläuft, ist um die Zinkplatte herumgebogen und wird durch Holzstückchen h an metallischer Berührung mit ihr gehindert. Eine Reihe solcher Plattenpaare ist mittels der Kupferstreifen an einer Holzleiste befestigt (Fig. 6), so daß man alle auf einmal in die mit verdünnter Schwefelsäure (1 Teil englische Schwefelsäure auf 10 Teile Wasser) gefüllten Glasgefäße einsenken und wieder herausheben kann. Man erreicht einen größern Spannungsunterschied, wenn man dem Zink eine Platte gegenüberstellt, welche von der Flüssigkeit noch weniger
