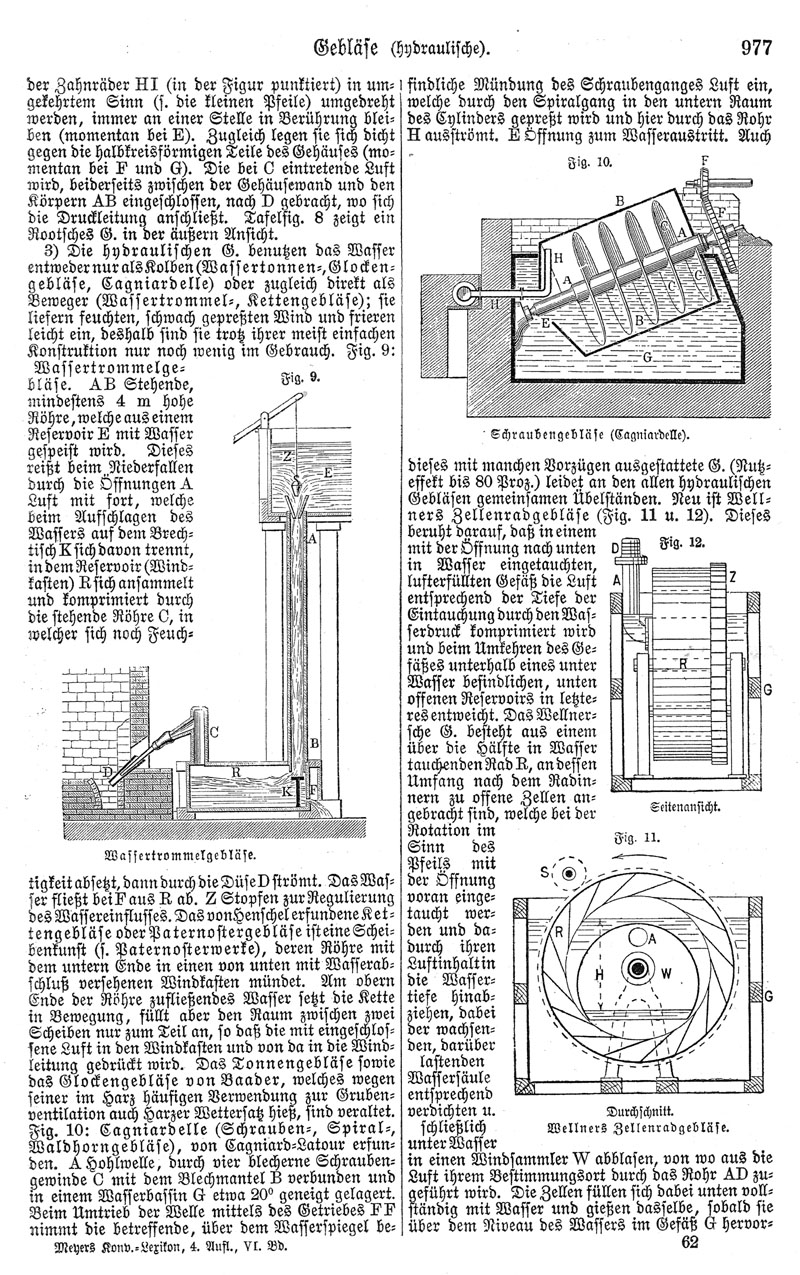

977

Gebläse (hydraulische).

der Zahnräder HI (in der Figur punktiert) in umgekehrtem Sinn (s. die kleinen Pfeile) umgedreht werden, immer an einer Stelle in Berührung bleiben (momentan bei E). Zugleich legen sie sich dicht gegen die halbkreisförmigen Teile des Gehäuses (momentan bei F und G). Die bei C eintretende Luft wird, beiderseits zwischen der Gehäusewand und den Körpern AB eingeschlossen, nach D gebracht, wo sich die Druckleitung anschließt. Tafelfig. 8 zeigt ein Rootsches G. in der äußern Ansicht.

3) Die hydraulischen G. benutzen das Wasser entweder nur als Kolben (Wassertonnen-, Glockengebläse, Cagniardelle) oder zugleich direkt als Beweger (Wassertrommel-, Kettengebläse); sie liefern feuchten, schwach gepreßten Wind und frieren leicht ein, deshalb sind sie trotz ihrer meist einfachen Konstruktion nur noch wenig im Gebrauch. Fig. 9: Wassertrommelgebläse. AB Stehende, mindestens 4 m hohe Röhre, welche aus einem Reservoir E mit Wasser gespeist wird. Dieses reißt beim Niederfallen durch die Öffnungen A Luft mit fort, welche beim Aufschlagen des Wassers auf dem Brechtisch K sich davon trennt, in dem Reservoir (Windkasten) R sich ansammelt und komprimiert durch die stehende Röhre C, in welcher sich noch Feuchtigkeit absetzt, dann durch die Düse D strömt. Das Wasser fließt bei F aus R ab. Z Stopfen zur Regulierung des Wassereinflusses. Das von Henschel erfundene Kettengebläse oder Paternostergebläse ist eine Scheibenkunst (s. Paternosterwerke), deren Röhre mit dem untern Ende in einen von unten mit Wasserabschluß versehenen Windkasten mündet. Am obern Ende der Röhre zufließendes Wasser setzt die Kette in Bewegung, füllt aber den Raum zwischen zwei Scheiben nur zum Teil an, so daß die mit eingeschlossene Luft in den Windkasten und von da in die Windleitung gedrückt wird. Das Tonnengebläse sowie das Glockengebläse von Baader, welches wegen seiner im Harz häufigen Verwendung zur Grubenventilation auch Harzer Wettersatz hieß, sind veraltet. Fig. 10: Cagniardelle (Schrauben-, Spiral-, Waldhorngebläse), von Cagniard-Latour erfunden. A Hohlwelle, durch vier blecherne Schraubengewinde C mit dem Blechmantel B verbunden und in einem Wasserbassin G etwa 20° geneigt gelagert. Beim Umtrieb der Welle mittels des Getriebes FF nimmt die betreffende, über dem Wasserspiegel befindliche Mündung des Schraubenganges Luft ein, welche durch den Spiralgang in den untern Raum des Cylinders gepreßt wird und hier durch das Rohr H ausströmt. E Öffnung zum Wasseraustritt. Auch dieses mit manchen Vorzügen ausgestattete G. (Nutzeffekt bis 80 Proz.) leidet an den allen hydraulischen Gebläsen gemeinsamen Übelständen. Neu ist Wellners Zellenradgebläse (Fig. 11 u. 12). Dieses beruht darauf, daß in einem mit der Öffnung nach unten in Wasser eingetauchten, lufterfüllten Gefäß die Luft entsprechend der Tiefe der Eintauchung durch den Wasserdruck komprimiert wird und beim Umkehren des Gefäßes unterhalb eines unter Wasser befindlichen, unten offenen Reservoirs in letzteres entweicht. Das Wellnersche G. besteht aus einem über die Hälfte in Wasser tauchenden Rad R, an dessen Umfang nach dem Radinnern zu offene Zellen angebracht sind, welche bei der Rotation im Sinn des Pfeils mit der Öffnung voran eingetaucht werden und dadurch ihren Luftinhalt in die Wassertiefe hinabziehen, dabei der wachsenden, darüber lastenden Wassersäule entsprechend verdichten u. schließlich unter Wasser in einen Windsammler W abblasen, von wo aus die Luft ihrem Bestimmungsort durch das Rohr AD zugeführt wird. Die Zellen füllen sich dabei unten vollständig mit Wasser und gießen dasselbe, sobald sie über dem Niveau des Wassers im Gefäß G hervor-^[folgende Seite]

^[Abb.: Fig. 9. Wassertrommelgebläse.]

^[Abb.: Fig. 10. Schraubengebläse (Cagniardelle).]

^[Abb.: Fig. 11. Durchschnitt. Wellners Zellenradgebläse.]

^[Abb.: Fig. 12. Seitenansicht.]
