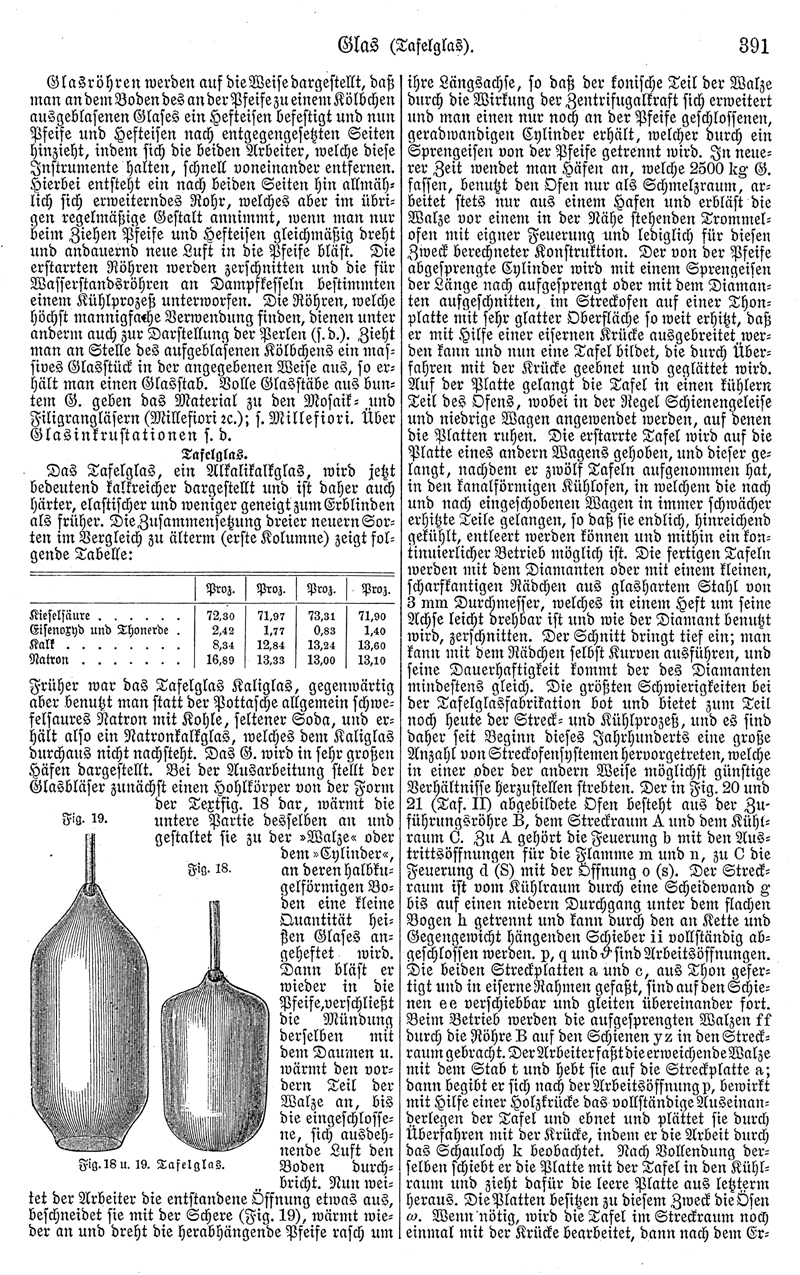

391
Glas (Tafelglas).
Glasröhren werden auf die Weise dargestellt, daß man an dem Boden des an der Pfeife zu einem Kölbchen ausgeblasenen Glases ein Hefteisen befestigt und nun Pfeife und Hefteisen nach entgegengesetzten Seiten hinzieht, indem sich die beiden Arbeiter, welche diese Instrumente halten, schnell voneinander entfernen. Hierbei entsteht ein nach beiden Seiten hin allmählich sich erweiterndes Rohr, welches aber im übrigen regelmäßige Gestalt annimmt, wenn man nur beim Ziehen Pfeife und Hefteisen gleichmäßig dreht und andauernd neue Luft in die Pfeife bläst. Die erstarrten Röhren werden zerschnitten und die für Wasserstandsröhren an Dampfkesseln bestimmten einem Kühlprozeß unterworfen. Die Röhren, welche höchst mannigfache Verwendung finden, dienen unter anderm auch zur Darstellung der Perlen (s. d.). Zieht man an Stelle des aufgeblasenen Kölbchens ein massives Glasstück in der angegebenen Weise aus, so erhält man einen Glasstab. Volle Glasstäbe aus buntem G. geben das Material zu den Mosaik- und Filigrangläsern (Millefiori etc.); s. Millefiori. Über Glasinkrustationen s. d.
Tafelglas.
Das Tafelglas, ein Alkalikalkglas, wird jetzt bedeutend kalkreicher dargestellt und ist daher auch härter, elastischer und weniger geneigt zum Erblinden als früher. Die Zusammensetzung dreier neuern Sorten im Vergleich zu älterm (erste Kolumne) zeigt folgende Tabelle:
Proz. Proz. Proz. Proz.
Kieselsäure 72,30 71,97 73,31 71,90
Eisenoxyd und Thonerde 2,42 1,77 0,83 1,40
Kalk 8,34 12,84 13,24 13,60
Natron 16,89 13,33 13,00 13,10
Früher war das Tafelglas Kaliglas, gegenwärtig aber benutzt man statt der Pottasche allgemein schwefelsaures Natron mit Kohle, seltener Soda, und erhält also ein Natronkalkglas, welches dem Kaliglas durchaus nicht nachsteht. Das G. wird in sehr großen Häfen dargestellt. Bei der Ausarbeitung stellt der Glasbläser zunächst einen Hohlkörper von der Form der Textfig. 18 dar, wärmt die untere Partie desselben an und gestaltet sie zu der "Walze" oder dem "Cylinder", an deren halbkugelförmigen Boden eine kleine Quantität heißen Glases angeheftet wird. Dann bläst er wieder in die Pfeife, verschließt die Mündung derselben mit dem Daumen u. wärmt den vordern Teil der Walze an, bis die eingeschlossene, sich ausdehnende Luft den Boden durchbricht. Nun weitet der Arbeiter die entstandene Öffnung etwas aus, beschneidet sie mit der Schere (Fig. 19), wärmt wieder an und dreht die herabhängende Pfeife rasch um ihre Längsachse, so daß der konische Teil der Walze durch die Wirkung der Zentrifugalkraft sich erweitert und man einen nur noch an der Pfeife geschlossenen, geradwandigen Cylinder erhält, welcher durch ein Sprengeisen von der Pfeife getrennt wird. In neuerer Zeit wendet man Häfen an, welche 2500 kg G. fassen, benutzt den Ofen nur als Schmelzraum, arbeitet stets nur aus einem Hafen und erbläst die Walze vor einem in der Nähe stehenden Trommelofen mit eigner Feuerung und lediglich für diesen Zweck berechneter Konstruktion. Der von der Pfeife abgesprengte Cylinder wird mit einem Sprengeisen der Länge nach aufgesprengt oder mit dem Diamanten aufgeschnitten, im Streckofen auf einer Thonplatte mit sehr glatter Oberfläche so weit erhitzt, daß er mit Hilfe einer eisernen Krücke ausgebreitet werden kann und nun eine Tafel bildet, die durch Überfahren mit der Krücke geebnet und geglättet wird. Auf der Platte gelangt die Tafel in einen kühlern Teil des Ofens, wobei in der Regel Schienengeleise und niedrige Wagen angewendet werden, auf denen die Platten ruhen. Die erstarrte Tafel wird auf die Platte eines andern Wagens gehoben, und dieser gelangt, nachdem er zwölf Tafeln aufgenommen hat, in den kanalförmigen Kühlofen, in welchem die nach und nach eingeschobenen Wagen in immer schwächer erhitzte Teile gelangen, so daß sie endlich, hinreichend gekühlt, entleert werden können und mithin ein kontinuierlicher Betrieb möglich ist. Die fertigen Tafeln werden mit dem Diamanten oder mit einem kleinen, scharfkantigen Rädchen aus glashartem Stahl von 3 mm Durchmesser, welches in einem Heft um seine Achse leicht drehbar ist und wie der Diamant benutzt wird, zerschnitten. Der Schnitt dringt tief ein; man kann mit dem Rädchen selbst Kurven ausführen, und seine Dauerhaftigkeit kommt der des Diamanten mindestens gleich. Die größten Schwierigkeiten bei der Tafelglasfabrikation bot und bietet zum Teil noch heute der Streck- und Kühlprozeß, und es sind daher seit Beginn dieses Jahrhunderts eine große Anzahl von Streckofensystemen hervorgetreten, welche in einer oder der andern Weise möglichst günstige Verhältnisse herzustellen strebten. Der in Fig. 20 und 21 (Taf. II) abgebildete Ofen besteht aus der Zuführungsröhre B, dem Streckraum A und dem Kühlraum C. Zu A gehört die Feuerung b mit den Austrittsöffnungen für die Flamme m und n, zu C die Feuerung d (S) mit der Öffnung o (s). Der Streckraum ist vom Kühlraum durch eine Scheidewand g bis auf einen niedern Durchgang unter dem flachen Bogen h getrennt und kann durch den an Kette und Gegengewicht hängenden Schieber i i vollständig abgeschlossen werden. p, q und θ sind Arbeitsöffnungen. Die beiden Streckplatten a und c, aus Thon gefertigt und in eiserne Rahmen gefaßt, sind auf den Schienen e e verschiebbar und gleiten übereinander fort. Beim Betrieb werden die aufgesprengten Walzen f f durch die Röhre B auf den Schienen y z in den Streckraum gebracht. Der Arbeiter faßt die erweichende Walze mit dem Stab t und hebt sie auf die Streckplatte a; dann begibt er sich nach der Arbeitsöffnung p, bewirkt mit Hilfe einer Holzkrücke das vollständige Auseinanderlegen der Tafel und ebnet und plättet sie durch Überfahren mit der Krücke, indem er die Arbeit durch das Schauloch k beobachtet. Nach Vollendung derselben schiebt er die Platte mit der Tafel in den Kühlraum und zieht dafür die leere Platte aus letzterm heraus. Die Platten besitzen zu diesem Zweck die Ösen ω. Wenn nötig, wird die Tafel im Streckraum noch einmal mit der Krücke bearbeitet, dann nach dem Er-^[folgende Seite]
^[Abb.: Fig. 18 u. 19. Tafelglas.]
