516

Göpel.

"Oberalbanien und seine Liga" (Leipz. 1881) und "Bulgarien und Ostrumelien" (das. 1886).

Göpel, eine Maschine, deren wichtigstes Organ, die vertikale Göpelachse, durch die Zugkraft von Tieren (Pferdegöpel), seltener durch Menschenhand (Handgöpel) in Umdrehung versetzt und zum Betrieb von Arbeitsmaschinen, zum Heben von Lasten etc. verwendet wird. Während in früherer Zeit, vor Einführung der Dampfmaschinen in die Industrie, die Pferdegöpel viel allgemeiner als jetzt benutzt wurden, finden dieselben heutigestags fast ausschließlich für landwirtschaftliche Arbeiten Verwendung. Eine bewährte neuere Konstruktion von Göpeln für letztere Zwecke, welche die Maschinenfabrik von Eckert in Berlin liefert, zeigen Fig. 1 und 2. a ist ein großes Glockenrad, welches sich auf einem in der Grundplatte e eingesetzten Zapfen dreht und außerdem durch drei Laufrollen e' geführt wird. Das Glockenrad ist mit vier Schuhen b versehen, welche die langen Göpelarme, an denen die Pferde wirken, aufnehmen. Durch Spannstangen c sind diese Arme untereinander verstrebt, um die Zugkräfte auszugleichen. Durch den konischen Zahnkranz des Glockenrades wird ein Getriebe und das auf der Achse dieses letztern sitzende Stirnrad g in Umdrehung versetzt. Dieses greift wieder in ein Getriebe, auf dessen Welle das Universalgelenk l sitzt, von welchem die Bewegung auf die Arbeitsmaschine übertragen wird. In dem Korb k sitzt der Treiber. Das durch diese Konstruktion vertretene System, bei welchem die Bewegung durch eine Kuppelungsstange mit Universalgelenk fortgepflanzt wird und die Zugtiere diese Stange bei jedem Rundgang überschreiten, ist überall, namentlich aber in England und Norddeutschland, sehr verbreitet; in Frankreich, Süddeutschland, Österreich und der Schweiz findet man dagegen ein andres System von Göpeln: die Säulengöpel, bei denen die Bewegung durch eine Riemenübertragung auf die Arbeitsmaschine fortgepflanzt wird und die Zugtiere unter dem Riemen gehen. Der beschriebene G. ist transportabel; man wendet aber auch feststehende an, welche zu ihrer Aufstellung ein besonderes, entsprechend festes Gebäude erfordern, um die zur Stützung und Lagerung erforderlichen Punkte zu gewinnen. Erfahrungsmäßig kann man annehmen, daß ein Pferd am G. bei acht Stunden täglicher Arbeitszeit und bei einer Geschwindigkeit von 0,9 m (im Schritt) eine Kraft von 50 kg ausübt, also pro Sekunde 50.0,9 = 45 Meterkilogramm oder 0,6 Pferdekraft Arbeit verrichten kann.

Eine besondere Gattung von Göpeln, in Amerika vielfach für den Betrieb landwirtschaftlicher Maschinen benutzt, sind die Tretgöpel, aus einer geneigten endlosen Bahn gebildet, welche die Tiere zu erklimmen suchen. Hierbei schiebt sich infolge der Schwere und des von den Hinterbeinen ausgeübten Druckes die Bahn unter dem Tier fort und setzt ihre Endwalzen in Umdrehung. Die Bewegung derselben wird in geeigneter Weise umgesetzt und weitergeleitet.

Mit dem Namen G. bezeichnet man auch alle im Bergbauwesen gebräuchlichen Fördermaschinen, welche durch Wasser, Dampf oder gepreßte Luft in Bewegung gesetzt werden, und unterscheidet hiernach Wasser-, Dampf- und Luftgöpel. Die Umtriebsmaschine eines Wassergöpels kann entweder in einem vertikalen, oder in einem horizontalen Wasserrad, oder auch in einer Wassersäulenmaschine bestehen, und es ist hiernach derselbe entweder ein sogen. Wasserradgöpel, oder ein Turbinengöpel, oder ein Wassersäulengöpel. Bei ersterm und letzterm ist der ursprüngliche Begriff eines Göpels als einer stehenden Welle ganz verschwunden; nur der Tur-^[folgende Seite]

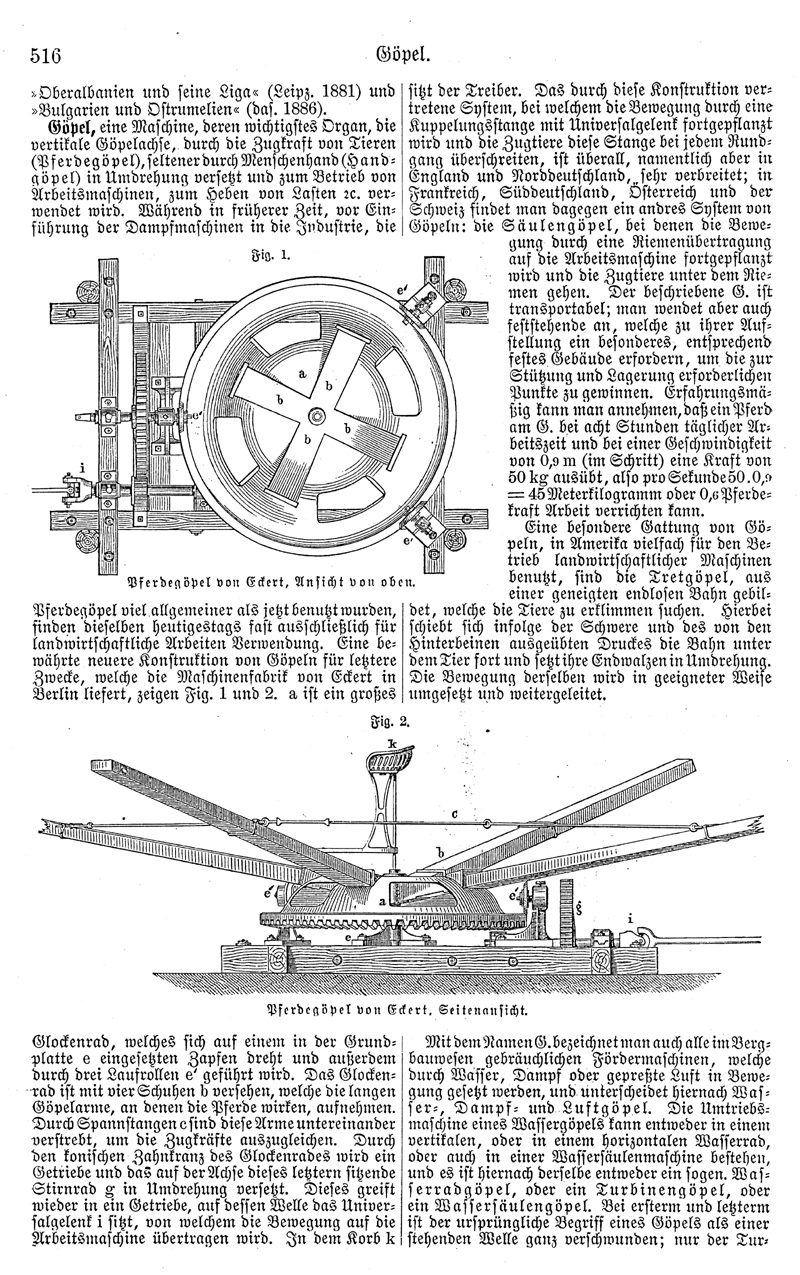

^[Abb.: Fig. 1. Pferdegöpel von Eckert, Ansicht von oben.]

^[Abb.: Fig. 2. Pferdegöpel von Eckert, Seitenansicht.]
