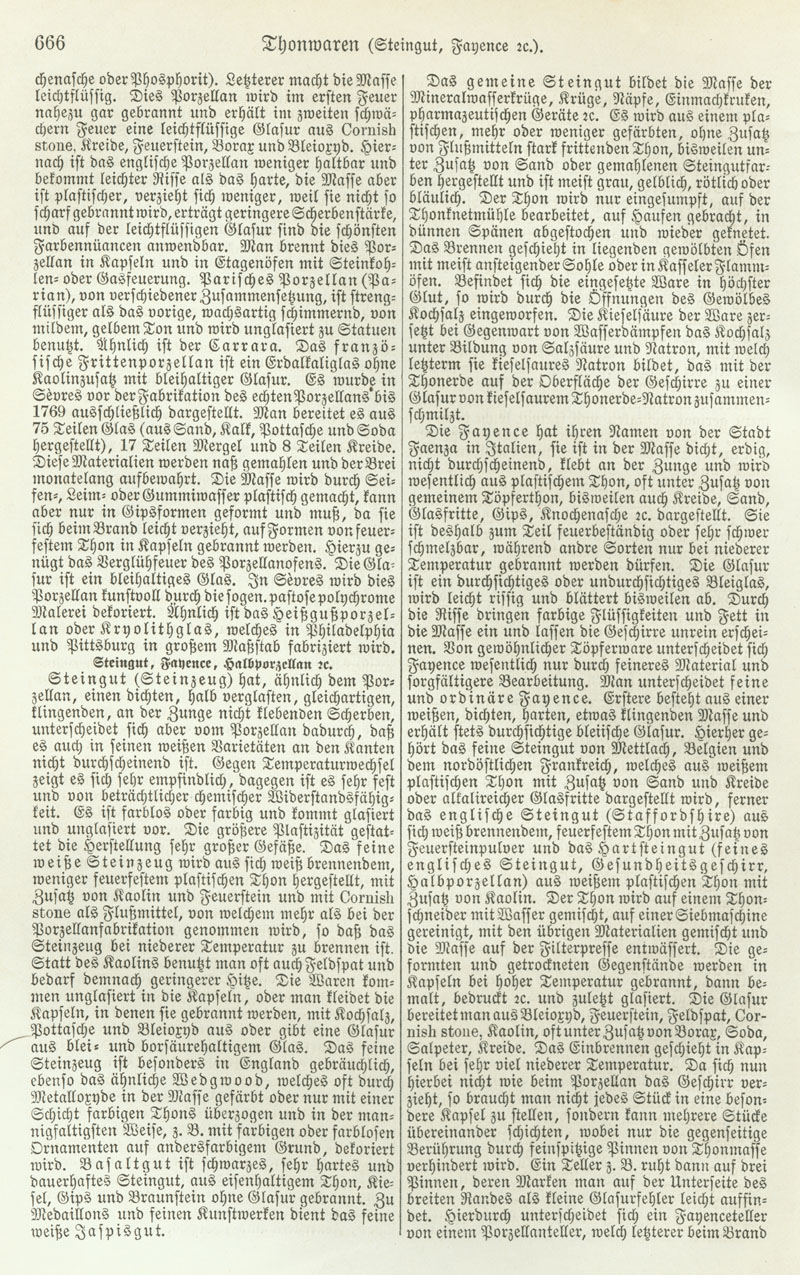

666

Thonwaren (Steingut, Fayence etc.).

chenasche oder Phosphorit). Letzterer macht die Masse leichtflüssig. Dies Porzellan wird im ersten Feuer nahezu gar gebrannt und erhält im zweiten schwächern Feuer eine leichtflüssige Glasur aus Cornish stone, Kreide, Feuerstein, Borax und Bleioxyd. Hiernach ist das englische Porzellan weniger haltbar und bekommt leichter Risse als das harte, die Masse aber ist plastischer, verzieht sich weniger, weil sie nicht so scharf gebrannt wird, erträgt geringere Scherbenstärke, und auf der leichtflüssigen Glasur sind die schönsten Farbennüancen anwendbar. Man brennt dies Porzellan in Kapseln und in Etagenöfen mit Steinkohlen- oder Gasfeuerung. Parisches Porzellan (Parian), von verschiedener Zusammensetzung, ist strengflüssiger als das vorige, wachsartig schimmernd, von mildem, gelbem Ton und wird unglasiert zu Statuen benutzt. Ähnlich ist der Carrara. Das französische Frittenporzellan ist ein Erdalkaliglas ohne Kaolinzusatz mit bleihaltiger Glasur. Es wurde in Sèvres vor der Fabrikation des echten Porzellans bis 1769 ausschließlich dargestellt. Man bereitet es aus 75 Teilen Glas (aus Sand, Kalk, Pottasche und Soda hergestellt), 17 Teilen Mergel und 8 Teilen Kreide. Diese Materialien werden naß gemahlen und der Brei monatelang aufbewahrt. Die Masse wird durch Seifen-, Leim- oder Gummiwasser plastisch gemacht, kann aber nur in Gipsformen geformt und muß, da sie sich beim Brand leicht verzieht, auf Formen von feuerfestem Thon in Kapseln gebrannt werden. Hierzu genügt das Verglühfeuer des Porzellanofens. Die Glasur ist ein bleihaltiges Glas. In Sèvres wird dies Porzellan kunstvoll durch die sogen. pastose polychrome Malerei dekoriert. Ähnlich ist das Heißgußporzellan oder Kryolithglas, welches in Philadelphia und Pittsburg in großem Maßstab fabriziert wird.

Steingut, Fayence, Halbporzellan etc.

Steingut (Steinzeug) hat, ähnlich dem Porzellan, einen dichten, halb verglasten, gleichartigen, klingenden, an der Zunge nicht klebenden Scherben, unterscheidet sich aber vom Porzellan dadurch, daß es auch in seinen weißen Varietäten an den Kanten nicht durchscheinend ist. Gegen Temperaturwechsel zeigt es sich sehr empfindlich, dagegen ist es sehr fest und von beträchtlicher chemischer Widerstandsfähigkeit. Es ist farblos oder farbig und kommt glasiert und unglasiert vor. Die größere Plastizität gestattet die Herstellung sehr großer Gefäße. Das feine weiße Steinzeug wird aus sich weiß brennendem, weniger feuerfestem plastischen Thon hergestellt, mit Zusatz von Kaolin und Feuerstein und mit Cornish stone als Flußmittel, von welchem mehr als bei der Porzellanfabrikation genommen wird, so daß das Steinzeug bei niederer Temperatur zu brennen ist. Statt des Kaolins benutzt man oft auch Feldspat und bedarf demnach geringerer Hitze. Die Waren kommen unglasiert in die Kapseln, oder man kleidet die Kapseln, in denen sie gebrannt werden, mit Kochsalz, Pottasche und Bleioxyd aus oder gibt eine Glasur aus blei- und borsäurehaltigem Glas. Das feine Steinzeug ist besonders in England gebräuchlich, ebenso das ähnliche Wedgwood, welches oft durch Metalloxyde in der Masse gefärbt oder nur mit einer Schicht farbigen Thons überzogen und in der mannigfaltigsten Weise, z. B. mit farbigen oder farblosen Ornamenten auf andersfarbigem Grund, dekoriert wird. Basaltgut ist schwarzes, sehr hartes und dauerhaftes Steingut, aus eisenhaltigem Thon, Kiesel, Gips und Braunstein ohne Glasur gebrannt. Zu Medaillons und feinen Kunstwerken dient das feine weiße Jaspisgut.

Das gemeine Steingut bildet die Masse der Mineralwasserkrüge, Krüge, Näpfe, Einmachkruken, pharmazeutischen Geräte etc. Es wird aus einem plastischen, mehr oder weniger gefärbten, ohne Zusatz von Flußmitteln stark frittenden Thon, bisweilen unter Zusatz von Sand oder gemahlenen Steingutfarben hergestellt und ist meist grau, gelblich, rötlich oder bläulich. Der Thon wird nur eingesumpft, auf der Thonknetmühle bearbeitet, auf Haufen gebracht, in dünnen Spänen abgestochen und wieder geknetet. Das Brennen geschieht in liegenden gewölbten Öfen mit meist ansteigender Sohle oder in Kasseler Flammöfen. Befindet sich die eingesetzte Ware in höchster Glut, so wird durch die Öffnungen des Gewölbes Kochsalz eingeworfen. Die Kieselsäure der Ware zersetzt bei Gegenwart von Wasserdämpfen das Kochsalz unter Bildung von Salzsäure und Natron, mit welch letzterm sie kieselsaures Natron bildet, das mit der Thonerde auf der Oberfläche der Geschirre zu einer Glasur von kieselsaurem Thonerde-Natron zusammenschmilzt.

Die Fayence hat ihren Namen von der Stadt Faenza in Italien, sie ist in der Masse dicht, erdig, nicht durchscheinend, klebt an der Zunge und wird wesentlich aus plastischem Thon, oft unter Zusatz von gemeinem Töpferthon, bisweilen auch Kreide, Sand, Glasfritte, Gips, Knochenasche etc. dargestellt. Sie ist deshalb zum Teil feuerbeständig oder sehr schwer schmelzbar, während andre Sorten nur bei niederer Temperatur gebrannt werden dürfen. Die Glasur ist ein durchsichtiges oder undurchsichtiges Bleiglas, wird leicht rissig und blättert bisweilen ab. Durch die Risse dringen farbige Flüssigkeiten und Fett in die Masse ein und lassen die Geschirre unrein erscheinen. Von gewöhnlicher Töpferware unterscheidet sich Fayence wesentlich nur durch feineres Material und sorgfältigere Bearbeitung. Man unterscheidet feine und ordinäre Fayence. Erstere besteht aus einer weißen, dichten, harten, etwas klingenden Masse und erhält stets durchsichtige bleiische Glasur. Hierher gehört das feine Steingut von Mettlach, Belgien und dem nordöstlichen Frankreich, welches aus weißem plastischen Thon mit Zusatz von Sand und Kreide oder alkalireicher Glasfritte dargestellt wird, ferner das englische Steingut (Staffordshire) aus sich weiß brennendem, feuerfestem Thon mit Zusatz von Feuersteinpulver und das Hartsteingut (feines englisches Steingut, Gesundheitsgeschirr, Halbporzellan) aus weißem plastischen Thon mit Zusatz von Kaolin. Der Thon wird auf einem Thonschneider mit Wasser gemischt, auf einer Siebmaschine gereinigt, mit den übrigen Materialien gemischt und die Masse auf der Filterpresse entwässert. Die geformten und getrockneten Gegenstände werden in Kapseln bei hoher Temperatur gebrannt, dann bemalt, bedruckt etc. und zuletzt glasiert. Die Glasur bereitet man aus Bleioxyd, Feuerstein, Feldspat, Cornish stone, Kaolin, oft unter Zusatz von Borax, Soda, Salpeter, Kreide. Das Einbrennen geschieht in Kapseln bei sehr viel niederer Temperatur. Da sich nun hierbei nicht wie beim Porzellan das Geschirr verzieht, so braucht man nicht jedes Stück in eine besondere Kapsel zu stellen, sondern kann mehrere Stücke übereinander schichten, wobei nur die gegenseitige Berührung durch feinspitzige Pinnen von Thonmasse verhindert wird. Ein Teller z. B. ruht dann auf drei Pinnen, deren Marken man auf der Unterseite des breiten Randes als kleine Glasurfehler leicht auffindet. Hierdurch unterscheidet sich ein Fayenceteller von einem Porzellanteller, welch letzterer beim Brand
