826

Triangulation (zweiter Ordnung, Detailtriangulation, Höhenmessungen).

je nachdem der eine oder der andre Winkel zur Berechnung benutzt wird. Beides wird durch die Ausgleichung eliminiert, sämtliche Dreiecke werden so auf 180° + sphärischen Exzeß gebracht, und außerdem erhält jede Dreiecksseite in dem ganzen Netz nur einen einzigen Wert. Die Ausgleichung erfordert die Aufstellung und Auflösung von Gleichungen, deren Anzahl von der Zahl der zu bestimmenden Punkte und der vorhandenen Richtungen abhängt. Die Grenze für die wahrscheinlichen Fehler der Dreiecksseiten erster Ordnung beträgt 1/100000 der Länge.

Die T. zweiter Ordnung (sekundäre T.) wird im allgemeinen wie die T. erster Ordnung ausgeführt; nur gestattet der feste Rahmen, der diese Dreiecke umschließt, bei den Beobachtungen wie bei den Ausgleichungen ein etwas abgekürztes Verfahren. Bei der sekundären T. erfolgen die Rekognoszierungen, die Bebauung und Festlegung wie bei der T. erster Ordnung. Die Beobachtungen werden mit achtzölligen Theodoliten ausgeführt, die Pyramidenspitzen, Kirchturmspitzen als Einstellungsobjekte genommen und jeder Winkel zwölfmal gemessen. Stationsausgleichung findet nicht statt, und die Ausgleichung des Netzes wird nicht im ganzen, sondern nur gruppenweise ausgeführt. Die Fehlergrenze der Dreiecksseite beträgt 1/50000 der Länge. Bei der Detailtriangulation endlich ist wegen der geringen Entfernung der Punkte voneinander die Rekognoszierung und Bebauung bedeutend vereinfacht. Die Signale sind im allgemeinen nur ca. 4-6 m hohe drei- oder vierseitige Pyramiden. Die Festlegung besteht in einem einfachen Block mit Kreuzschnitt. Zu den Beobachtungen werden fünfzöllige Theodoliten benutzt und die Winkel durch sechsmalige Einstellung gewonnen. Bei der Berechnung wird der sphärische Exzeß nicht berücksichtigt. Dreiecksfehler werden auf die drei Winkel verteilt und die Länge der Seiten aus dem arithmetischen Mittel der aus den verschiedenen Dreiecken sich ergebenden Werte derselben Seite mit 1/25000 Fehlergrenze ermittelt. In Fig. 4 sind die Triangulationen der verschiedenen Ordnungen veranschaulicht, und es bezeichnen die starken Linien die T. erster Ordnung, die schwachen die T. zweiter Ordnung und die punktierten die Detailtriangulation.

Was die Höhenmessungen betrifft, so werden die Nivellements eingeteilt in trigonometrische und geometrische Nivellements. Letztere werden unterschieden in geometrische Präzisionsnivellements und einfache geometrische Nivellements. Über einfache Nivellements s. Nivellieren. In der höhern Geodäsie kommen nur trigonometrische und geometrische Präzisionsnivellements zur Anwendung. Die früher angewendeten trigonometrischen Nivellements sind erfahrungsmäßig infolge der Refraktionseinflüsse nicht völlig genau; als Grundlage aller Höhenbestimmungen werden jetzt daher nur geometrische Präzisionsnivellements ausgeführt. Die Fehlergrenze von 3 mm bei guten, 5 mm auf 1 km bei noch brauchbaren Nivellements bedingt die Anwendung vorzüglichster Nivellierinstrumente (Fernrohre mit ca. 32maliger Vergrößerung) und größte Sorgfalt bei den Beobachtungen. Die Nivellements werden, von dem Nullpunkt eines Pegels ausgehend, auf möglichst ebenen Straßen, Chausseen etc. ausgeführt; von ¼ Meile zu ¼ Meile wird ein Punkt der Höhe nach bestimmt und im Terrain, z. B. durch einen in einen Granitblock horizontal eingelassenen gußeisernen Nivellementsbolzen, fest markiert. Von diesen so bestimmten Punkten werden Seitennivellements nach allen in der Nähe liegenden trigonometrisch bestimmten Punkten ausgeführt und so auch deren Höhe über dem Nullpunkt des Pegels ermittelt. Das Nivellement geschieht stets von der Mitte aus, jede Linie wird mindestens zweimal nivelliert, auf den Chausseen findet der Kontrolle halber polygonaler Abschluß statt. Die durch denselben sich ergebenden kleinen Differenzen werden durch die Ausgleichung eliminiert, mittels welcher die definitiven Höhen der Punkte gefunden werden. Näheres über Präzisionsnivellements s. Nivellieren.

Gleichzeitig mit der Horizontalwinkelmessung bei der T. zweiter und dritter Ordnung werden trigonometrische Höhenmessungen zwischen allen denjenigen Punkten vorgenommen, deren Höhen nicht bereits durch geometrische Nivellements bekannt sind. Mit der T. erster Ordnung werden keine Höhenmessungen verbunden, da bei den großen Entfernungen der einzelnen Hauptdreieckspunkte die Unregelmäßigkeiten der Refraktion die Güte des Resultats benachteiligen würden. Da ferner die Refraktion mittags am geringsten ist, so werden die Beobachtungen nur in der Zeit von 10-3 Uhr ausgeführt. Soll der Höhenunterschied h der beiden Punkte A u. B (Fig. 5), dessen Horizontalentfernung a durch die vorangegangene T. bekannt ist, gefunden werden, so ist nur erforderlich, den Winkel z, die Zenithdistanz, zu messen; denn da z = alpha, so folgt: h = a/ tang z. Dieser Höhenunterschied h, zu der absoluten Höhe von A addiert gibt die absolute Höhe von B. Die Zenithdistanzen werden mittels der mit Höhenkreisen versehenen Theodolite genommen. Um richtige Resultate zu erhalten, hat man die Höhe des Fernrohrs in A und die Höhe des eingestellten Objekts in B in Bezug auf die Dreieckspunkte A und B zu messen und in Rechnung zu bringen. Wie in A nach B, wird auch in B nach A

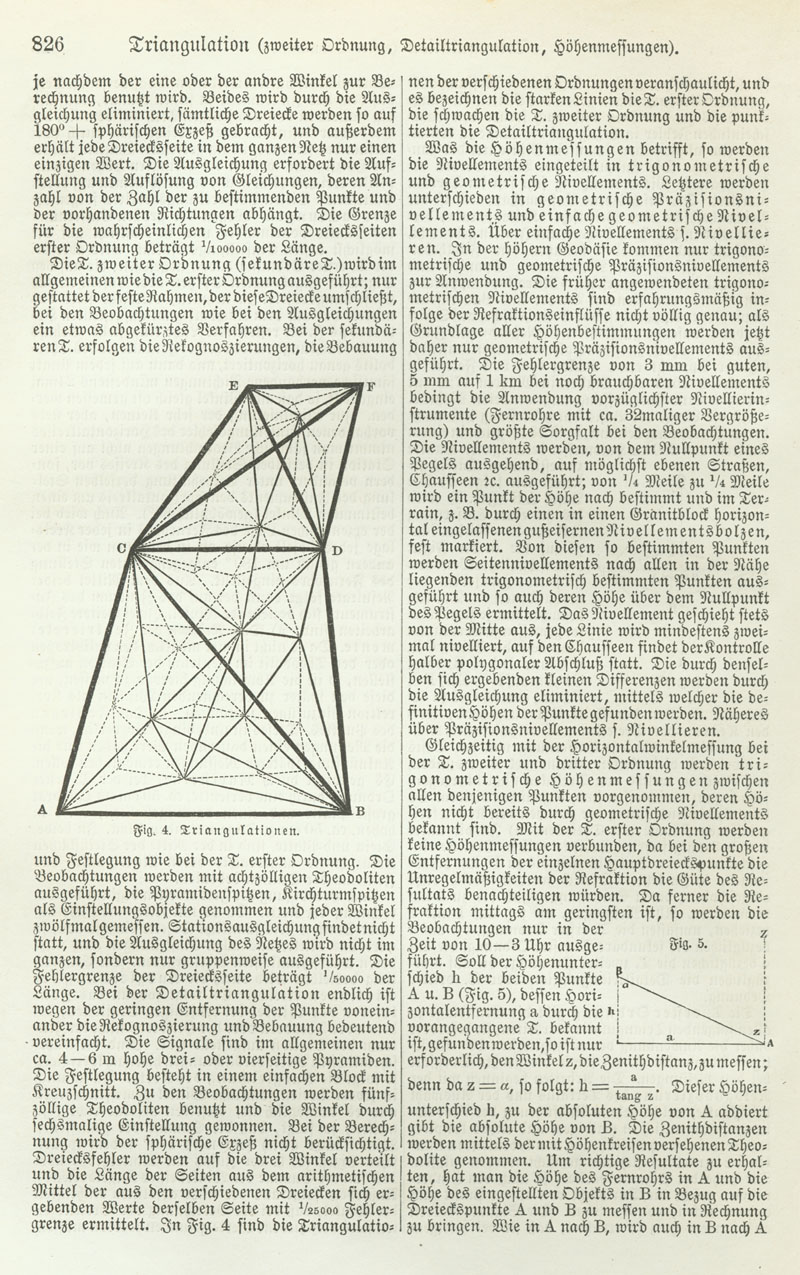

^[Abb.: Fig. 4. Triangulationen. Fig. 5.]
