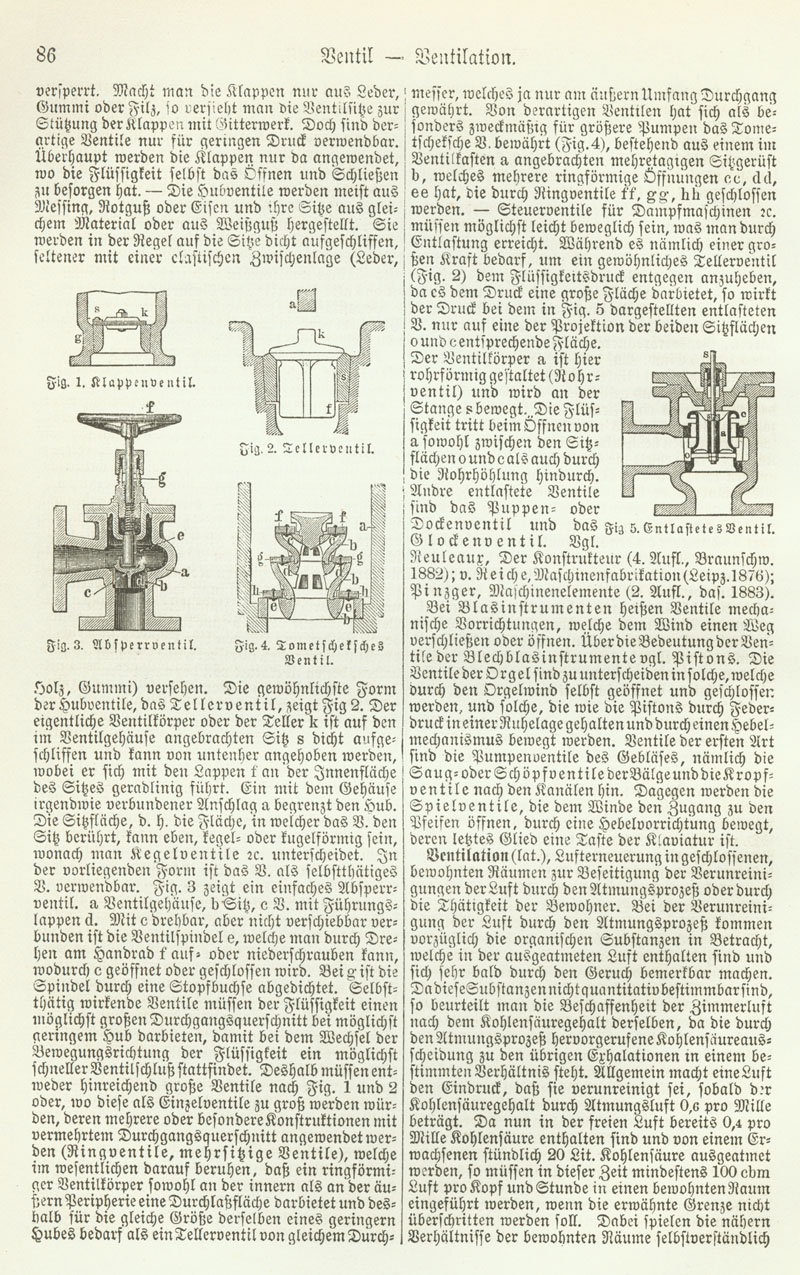

86

Ventil - Ventilation.

versperrt. Macht man die Klappen nur aus Leder, Gummi oder Filz, so versieht man die Ventilsitze zur Stützung der Klappen mit Gitterwerk. Doch sind derartige Ventile nur für geringen Druck verwendbar. Überhaupt werden die Klappen nur da angewendet, wo die Flüssigkeit selbst das Öffnen und Schließen zu besorgen hat. - Die Hubventile werden meist aus Messing, Rotguß oder Eisen und ihre Sitze aus gleichem Material oder aus Weißguß hergestellt. Sie werden in der Regel auf die Sitze dicht aufgeschliffen, seltener mit einer elastischen Zwischenlage (Leder, Holz, Gummi) versehen. Die gewöhnlichste Form der Hubventile, das Tellerventil, zeigt Fig. 2. Der eigentliche Ventilkörper oder der Teller k ist auf den im Ventilgehäuse angebrachten Sitz s dicht aufgeschliffen und kann von untenher angehoben werden, wobei er sich mit den Lappen f an der Innenfläche des Sitzes geradlinig führt. Ein mit dem Gehäuse irgendwie verbundener Anschlag a begrenzt den Hub. Die Sitzfläche, d. h. die Fläche, in welcher das V. den Sitz berührt, kann eben, kegel- oder kugelförmig sein, wonach man Kegelventile etc. unterscheidet. In der vorliegenden Form ist das V. als selbstthätiges V. verwendbar. Fig. 3 zeigt ein einfaches Absperrventil. a Ventilgehäuse, b Sitz, c V. mit Führungslappen d. Mit c drehbar, aber nicht verschiebbar verbunden ist die Ventilspindel e, welche man durch Drehen am Handrad f auf- oder niederschrauben kann, wodurch c geöffnet oder geschlossen wird. Bei g ist die Spindel durch eine Stopfbuchse abgedichtet. Selbstthätig wirkende Ventile müssen der Flüssigkeit einen möglichst großen Durchgangsquerschnitt bei möglichst geringem Hub darbieten, damit bei dem Wechsel der Bewegungsrichtung der Flüssigkeit ein möglichst schneller Ventilschluß stattfindet. Deshalb müssen entweder hinreichend große Ventile nach Fig. 1 und 2 oder, wo diese als Einzelventile zu groß werden würden, deren mehrere oder besondere Konstruktionen mit vermehrtem Durchgangsquerschnitt angewendet werden (Ringventile, mehrsitzige Ventile), welche im wesentlichen darauf beruhen, daß ein ringförmiger Ventilkörper sowohl an der innern als an der äußern Peripherie eine Durchlaßfläche darbietet und deshalb für die gleiche Größe derselben eines geringern Hubes bedarf als ein Tellerventil von gleichem Durchmesser, welches ja nur am äußern Umfang Durchgang gewährt. Von derartigen Ventilen hat sich als besonders zweckmäßig für größere Pumpen das Tometscheksche V. bewährt (Fig. 4), bestehend aus einem im Ventilkasten a angebrachten mehretagigen Sitzgerüst b, welches mehrere ringförmige Öffnungen cc, dd, ee hat, die durch Ringventile ff, gg, hh geschlossen werden. - Steuerventile für Dampfmaschinen etc. müssen möglichst leicht beweglich sein, was man durch Entlastung erreicht. Während es nämlich einer großen Kraft bedarf, um ein gewöhnliches Tellerventil (Fig. 2) dem Flüssigkeitsdruck entgegen anzuheben, da es dem Druck eine große Fläche darbietet, so wirkt der Druck bei dem in Fig. 5 dargestellten entlasteten V. nur auf eine der Projektion der beiden Sitzflächen o und c entsprechende Fläche. Der Ventilkörper a ist hier rohrförmig gestaltet (Rohrventil) und wird an der Stange s bewegt. Die Flüssigkeit tritt beim Öffnen von a sowohl zwischen den Sitzflächen o und c als auch durch die Rohrhöhlung hindurch. Andre entlastete Ventile sind das Puppen- oder Dockenventil und das Glockenventil. Vgl. Reuleaux, Der Konstrukteur (4. Aufl., Braunschw. 1882); v. Reiche, Maschinenfabrikation (Leipz. 1876); Pinzger, Maschinenelemente (2. Aufl., das. 1883). Bei Blasinstrumenten heißen Ventile mechanische Vorrichtungen, welche dem Wind einen Weg verschließen oder öffnen. Über die Bedeutung der Ventile der Blechblasinstrumente vgl. Pistons. Die Ventile der Orgel sind zu unterscheiden in solche, welche durch den Orgelwind selbst geöffnet und geschlossen werden, und solche, die wie die Pistons durch Federdruck in einer Ruhelage gehalten und durch einen Hebelmechanismus bewegt werden. Ventile der ersten Art sind die Pumpenventile des Gebläses, nämlich die Saug- oder Schöpfventile der Bälge und die Kropfventile nach den Kanälen hin. Dagegen werden die Spielventile, die dem Winde den Zugang zu den Pfeifen öffnen, durch eine Hebelvorrichtung bewegt, deren letztes Glied eine Taste der Klaviatur ist.

^[Abb.: Fig. 1. Klappenventil.]

^[Abb.: Fig. 2. Tellerventil.]

^[Abb.: Fig. 3. Absperrventil.]

^[Abb.: Fig. 4. Tometscheksches Ventil.]

^[Abb.: Fig. 5. Entlastetes Ventil.]

Ventilation (lat.), Lufterneuerung in geschlossenen, bewohnten Räumen zur Beseitigung der Verunreinigungen der Luft durch den Atmungsprozeß oder durch die Thätigkeit der Bewohner. Bei der Verunreinigung der Luft durch den Atmungsprozeß kommen vorzüglich die organischen Substanzen in Betracht, welche in der ausgeatmeten Luft enthalten sind und sich sehr bald durch den Geruch bemerkbar machen. Da diese Substanzen nicht quantitativ bestimmbar sind, so beurteilt man die Beschaffenheit der Zimmerluft nach dem Kohlensäuregehalt derselben, da die durch den Atmungsprozeß hervorgerufene Kohlensäureausscheidung zu den übrigen Exhalationen in einem bestimmten Verhältnis steht. Allgemein macht eine Luft den Eindruck, daß sie verunreinigt sei, sobald der Kohlensäuregehalt durch Atmungsluft 0,6 pro Mille beträgt. Da nun in der freien Luft bereits 0,4 pro Mille Kohlensäure enthalten sind und von einem Erwachsenen stündlich 20 Lit. Kohlensäure ausgeatmet werden, so müssen in dieser Zeit mindestens 100 cbm Luft pro Kopf und Stunde in einen bewohnten Raum eingeführt werden, wenn die erwähnte Grenze nicht überschritten werden soll. Dabei spielen die nähern Verhältnisse der bewohnten Räume selbstverständlich
