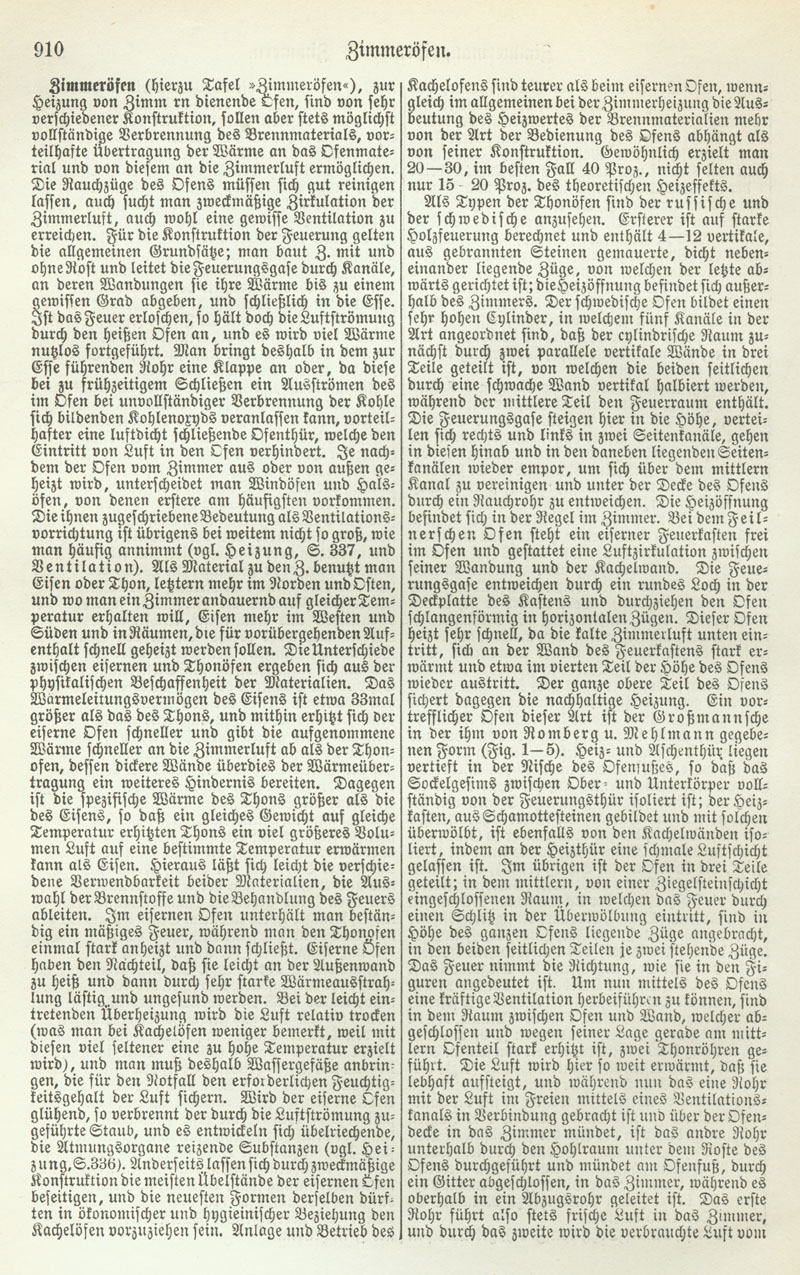

910

Zimmeröfen.

Zimmeröfen (hierzu Tafel »Zimmeröfen«), zur Heizung von Zimmern dienende Öfen, sind von sehr verschiedener Konstruktion, sollen aber stets möglichst vollständige Verbrennung des Brennmaterials, vorteilhafte Übertragung der Wärme an das Ofenmaterial und von diesem an die Zimmerluft ermöglichen. Die Rauchzüge des Ofens müssen sich gut reinigen lassen, auch sucht man zweckmäßige Zirkulation der Zimmerluft, auch wohl eine gewisse Ventilation zu erreichen. Für die Konstruktion der Feuerung gelten die allgemeinen Grundsätze; man baut Z. mit und ohne Rost und leitet die Feuerungsgase durch Kanäle, an deren Wandungen sie ihre Wärme bis zu einem gewissen Grad abgeben, und schließlich in die Esse. Ist das Feuer erloschen, so hält doch die Luftströmung durch den heißen Ofen an, und es wird viel Wärme nutzlos fortgeführt. Man bringt deshalb in dem zur Esse führenden Rohr eine Klappe an oder, da diese bei zu frühzeitigem Schließen ein Ausströmen des im Ofen bei unvollständiger Verbrennung der Kohle sich bildenden Kohlenoxyds veranlassen kann, vorteilhafter eine luftdicht schließende Ofenthür, welche den Eintritt von Luft in den Ofen verhindert. Je nachdem der Ofen vom Zimmer aus oder von außen geheizt wird, unterscheidet man Windöfen und Halsöfen, von denen erstere am häufigsten vorkommen. Die ihnen zugeschriebene Bedeutung als Ventilationsvorrichtung ist übrigens bei weitem nicht so groß, wie man häufig annimmt (vgl. Heizung, S. 337, und Ventilation). Als Material zu den Z. benutzt man Eisen oder Thon, letztern mehr im Norden und Osten, und wo man ein Zimmer andauernd auf gleicher Temperatur erhalten will, Eisen mehr im Westen und Süden und in Räumen, die für vorübergehenden Aufenthalt schnell geheizt werden sollen. Die Unterschiede zwischen eisernen und Thonöfen ergeben sich aus der physikalischen Beschaffenheit der Materialien. Das Wärmeleitungsvermögen des Eisens ist etwa 33mal größer als das des Thons, und mithin erhitzt sich der eiserne Ofen schneller und gibt die aufgenommene Wärme schneller an die Zimmerluft ab als der Thonofen, dessen dickere Wände überdies der Wärmeübertragung ein weiteres Hindernis bereiten. Dagegen ist die spezifische Wärme des Thons größer als die des Eisens, so daß ein gleiches Gewicht auf gleiche Temperatur erhitzten Thons ein viel größeres Volumen Luft auf eine bestimmte Temperatur erwärmen kann als Eisen. Hieraus läßt sich leicht die verschiedene Verwendbarkeit beider Materialien, die Auswahl der Brennstoffe und die Behandlung des Feuers ableiten. Im eisernen Ofen unterhält man beständig ein mäßiges Feuer, während man den Thonofen einmal stark anheizt und dann schließt. Eiserne Öfen haben den Nachteil, daß sie leicht an der Außenwand zu heiß und dann durch sehr starke Wärmeausstrahlung lästig und ungesund werden. Bei der leicht eintretenden Überheizung wird die Luft relativ trocken (was man bei Kachelöfen weniger bemerkt, weil mit diesen viel seltener eine zu hohe Temperatur erzielt wird), und man muß deshalb Wassergefäße anbringen, die für den Notfall den erforderlichen Feuchtigkeitsgehalt der Luft sichern. Wird der eiserne Ofen glühend, so verbrennt der durch die Luftströmung zugeführte Staub, und es entwickeln sich übelriechende, die Atmungsorgane reizende Substanzen (vgl. Heizung, S. 336). Anderseits lassen sich durch zweckmäßige Konstruktion die meisten Übelstände der eisernen Öfen beseitigen, und die neuesten Formen derselben dürften in ökonomischer und hygieinischer Beziehung den Kachelöfen vorziehen sein. Anlage und Betrieb des Kachelofens sind teurer als beim eisernen Ofen, wenngleich im allgemeinen bei der Zimmerheizung die Ausbeutung des Heizwertes der Brennmaterialien mehr von der Art der Bedienung des Ofens abhängt als von seiner Konstruktion. Gewöhnlich erzielt man 20-30, im besten Fall 40 Proz., nicht selten auch nur 15-20 Proz. des theoretischen Heizeffekts.

Als Typen der Thonöfen sind der russische und der schwedische anzusehen. Ersterer ist auf starke Holzfeuerung berechnet und enthält 4-12 vertikale, aus gebrannten Steinen gemauerte, dicht nebeneinander liegende Züge, von welchen der letzte abwärts gerichtet ist; die Heizöffnung befindet sich außerhalb des Zimmers. Der schwedische Ofen bildet einen sehr hohen Cylinder, in welchem fünf Kanäle in der Art angeordnet sind, daß der cylindrische Raum zunächst durch zwei parallele vertikale Wände in drei Teile geteilt ist, von welchen die beiden seitlichen durch eine schwache Wand vertikal halbiert werden, während der mittlere Teil den Feuerraum enthält. Die Feuerungsgase steigen hier in die Höhe, verteilen sich rechts und links in zwei Seitenkanäle, gehen in diesen hinab und in den daneben liegenden Seitenkanälen wieder empor, um sich über dem mittlern Kanal zu vereinigen und unter der Decke des Ofens durch ein Rauchrohr zu entweichen. Die Heizöffnung befindet sich in der Regel im Zimmer. Bei dem Feilnerschen Ofen steht ein eiserner Feuerkasten frei im Ofen und gestattet eine Luftzirkulation zwischen seiner Wandung und der Kachelwand. Die Feuerungsgase entweichen durch ein rundes Loch in der Deckplatte des Kastens und durchziehen den Ofen schlangenförmig in horizontalen Zügen. Dieser Ofen heizt sehr schnell, da die kalte Zimmerluft unten eintritt, sich an der Wand des Feuerkastens stark erwärmt und etwa im vierten Teil der Höhe des Ofens wieder austritt. Der ganze obere Teil des Ofens sichert dagegen die nachhaltige Heizung. Ein vortrefflicher Ofen dieser Art ist der Großmannsche in der ihm von Romberg u. Mehlmann gegebenen Form (Fig. 1-5). Heiz- und Aschenthür liegen vertieft in der Nische des Ofenfußes, so daß das Sockelgesims zwischen Ober- und Unterkörper vollständig von der Feuerungsthür isoliert ist; der Heizkasten, aus Schamottesteinen gebildet und mit solchen überwölbt, ist ebenfalls von den Kachelwänden isoliert, indem an der Heizthür eine schmale Luftschicht gelassen ist. Im übrigen ist der Ofen in drei Teile geteilt; in dem mittlern, von einer Ziegelsteinschicht eingeschlossenen Raum, in welchen das Feuer durch einen Schlitz in der Überwölbung eintritt, sind in Höhe des ganzen Ofens liegende Züge angebracht, in den beiden seitlichen Teilen je zwei stehende Züge. Das Feuer nimmt die Richtung, wie sie in den Figuren angedeutet ist. Um nun mittels des Ofens eine kräftige Ventilation herbeiführen zu können, sind in dem Raum zwischen Ofen und Wand, welcher abgeschlossen und wegen seiner Lage gerade am mittlern Ofenteil stark erhitzt ist, zwei Thonröhren geführt. Die Luft wird hier so weit erwärmt, daß sie lebhaft aufsteigt, und während nun das eine Rohr mit der Luft im Freien mittels eines Ventilationskanals in Verbindung gebracht ist und über der Ofendecke in das Zimmer mündet, ist das andre Rohr unterhalb durch den Hohlraum unter dem Roste des Ofens durchgeführt und mündet am Ofenfuß, durch ein Gitter abgeschlossen, in das Zimmer, während es oberhalb in ein Abzugsrohr geleitet ist. Das erste Rohr führt also stets frische Luft in das Zimmer, und durch das zweite wird die verbrauchte Luft vom
