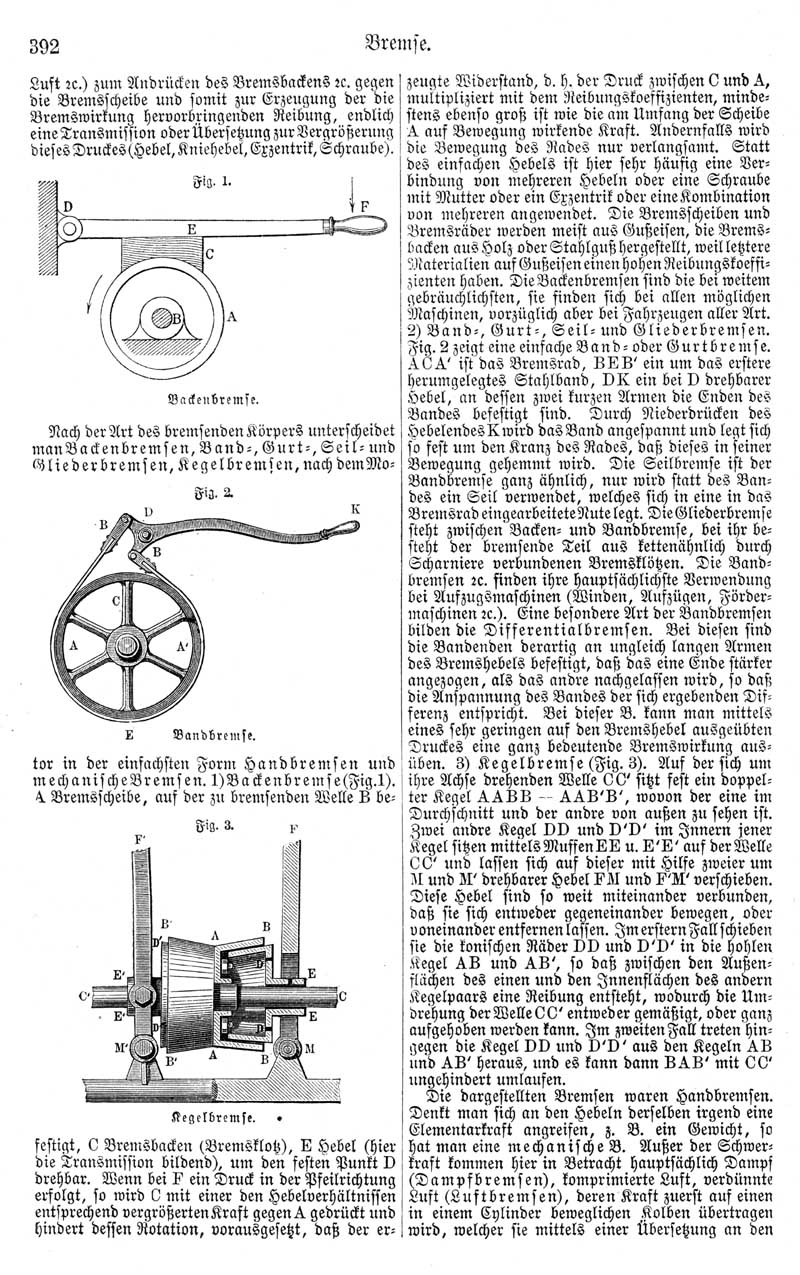

392

Bremse.

Luft etc.) zum Andrücken des Bremsbackens etc. gegen die Bremsscheibe und somit zur Erzeugung der die Bremswirkung hervorbringenden Reibung, endlich eine Transmission oder Übersetzung zur Vergrößerung dieses Druckes (Hebel, Kniehebel, Exzentrik, Schraube).

Nach der Art des bremsenden Körpers unterscheidet man Backenbremsen, Band-, Gurt-, Seil- und Gliederbremsen, Kegelbremsen, nach dem Motor in der einfachsten Form Handbremsen und mechanische Bremsen. 1) Backenbremse (Fig. 1). A Bremsscheibe, auf der zu bremsenden Welle B befestigt, C Bremsbacken (Bremsklotz), E Hebel (hier die Transmission bildend), um den festen Punkt D drehbar. Wenn bei F ein Druck in der Pfeilrichtung erfolgt, so wird C mit einer den Hebelverhältnissen entsprechend vergrößerten Kraft gegen A gedrückt und hindert dessen Rotation, vorausgesetzt, daß der erzeugte Widerstand, d. h. der Druck zwischen C und A, multipliziert mit dem Reibungskoeffizienten, mindestens ebenso groß ist wie die am Umfang der Scheibe A auf Bewegung wirkende Kraft. Andernfalls wird die Bewegung des Rades nur verlangsamt. Statt des einfachen Hebels ist hier sehr häufig eine Verbindung von mehreren Hebeln oder eine Schraube mit Mutter oder ein Exzentrik oder eine Kombination von mehreren angewendet. Die Bremsscheiben und Bremsräder werden meist aus Gußeisen, die Bremsbacken aus Holz oder Stahlguß hergestellt, weil letztere Materialien auf Gußeisen einen hohen Reibungskoeffizienten haben. Die Backenbremsen sind die bei weitem gebräuchlichsten, sie finden sich bei allen möglichen Maschinen, vorzüglich aber bei Fahrzeugen aller Art. 2) Band-, Gurt-, Seil- und Gliederbremsen. Fig. 2 zeigt eine einfache Band- oder Gurtbremse. A C A' ist das Bremsrad, B E B' ein um das erstere herumgelegtes Stahlband, D K ein bei D drehbarer Hebel, an dessen zwei kurzen Armen die Enden des Bandes befestigt sind. Durch Niederdrücken des Hebelendes K wird das Band angespannt und legt sich so fest um den Kranz des Rades, daß dieses in seiner Bewegung gehemmt wird. Die Seilbremse ist der Bandbremse ganz ähnlich, nur wird statt des Bandes ein Seil verwendet, welches sich in eine in das Bremsrad eingearbeitete Nute legt. Die Gliederbremse steht zwischen Backen- und Bandbremse, bei ihr besteht der bremsende Teil aus kettenähnlich durch Scharniere verbundenen Bremsklötzen. Die Bandbremsen etc. finden ihre hauptsächlichste Verwendung bei Aufzugsmaschinen (Winden, Aufzügen, Fördermaschinen etc.). Eine besondere Art der Bandbremsen bilden die Differentialbremsen. Bei diesen sind die Bandenden derartig an ungleich langen Armen des Bremshebels befestigt, daß das eine Ende stärker angezogen, als das andre nachgelassen wird, so daß die Anspannung des Bandes der sich ergebenden Differenz entspricht. Bei dieser B. kann man mittels eines sehr geringen auf den Bremshebel ausgeübten Druckes eine ganz bedeutende Bremswirkung ausüben. 3) Kegelbremse (Fig. 3). Auf der sich um ihre Achse drehenden Welle C C' sitzt fest ein doppelter Kegel A A B B - A A B' B', wovon der eine im Durchschnitt und der andre von außen zu sehen ist. Zwei andre Kegel D D und D' D' im Innern jener Kegel sitzen mittels Muffen E E u. E' E' auf der Welle C C' und lassen sich auf dieser mit Hilfe zweier um M und M' drehbarer Hebel F M und F' M' verschieben. Diese Hebel sind so weit miteinander verbunden, daß sie sich entweder gegeneinander bewegen, oder voneinander entfernen lassen. Im erstern Fall schieben sie die konischen Räder D D und D' D' in die hohlen Kegel A B und A B', so daß zwischen den Außenflächen des einen und den Innenflächen des andern Kegelpaars eine Reibung entsteht, wodurch die Umdrehung der Welle C C' entweder gemäßigt, oder ganz aufgehoben werden kann. Im zweiten Fall treten hingegen die Kegel D D und D' D' aus den Kegeln A B und A B' heraus, und es kann dann B A B' mit C C' ungehindert umlaufen.

Die dargestellten Bremsen waren Handbremsen. Denkt man sich an den Hebeln derselben irgend eine Elementarkraft angreifen, z. B. ein Gewicht, so hat man eine mechanische B. Außer der Schwerkraft kommen hier in Betracht hauptsächlich Dampf (Dampfbremsen), komprimierte Luft, verdünnte Luft (Luftbremsen), deren Kraft zuerst auf einen in einem Cylinder beweglichen Kolben übertragen wird, welcher sie mittels einer Übersetzung an den

^[Abb.: Fig. 1. Backenbremse.]

^[Abb.: Fig. 2. Bandbremse.]

^[Abb.: Fig. 3. Kegelbremse.]
