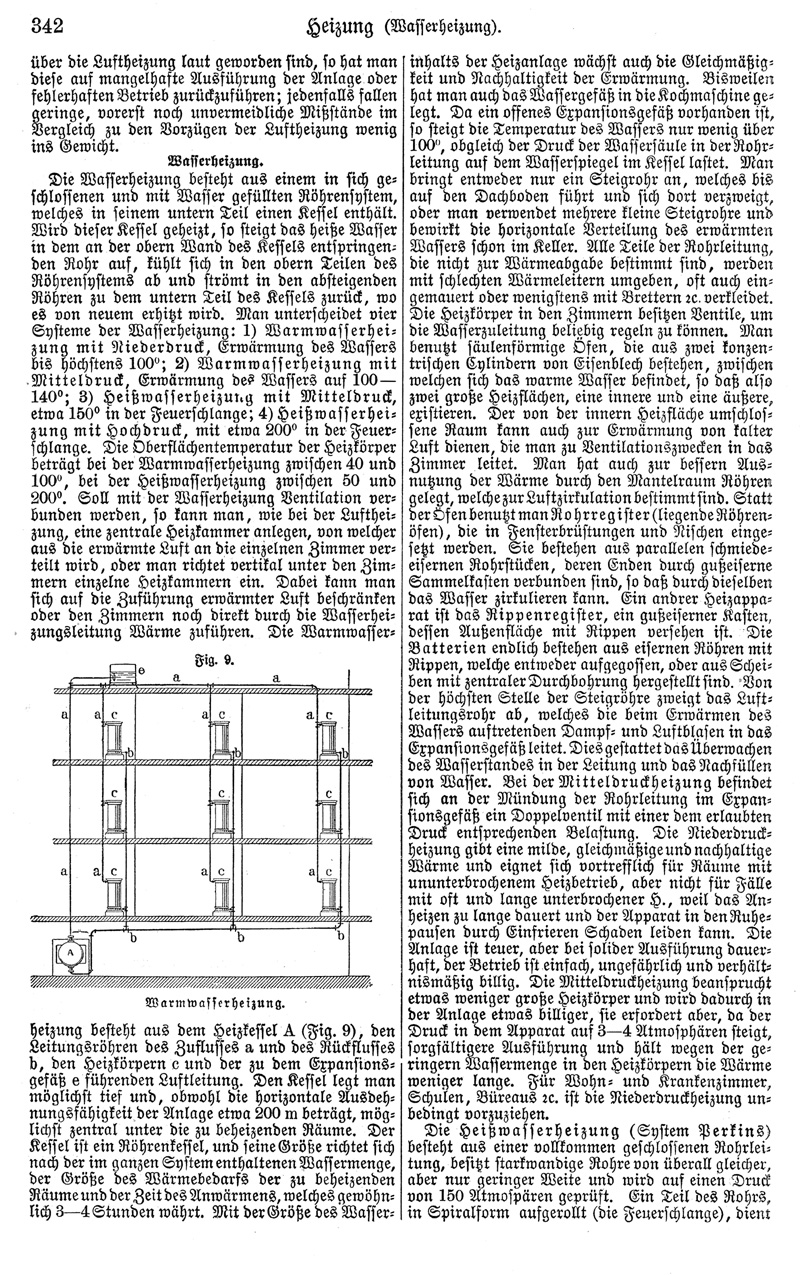

342

Heizung (Wasserheizung).

über die Luftheizung laut geworden sind, so hat man diese auf mangelhafte Ausführung der Anlage oder fehlerhaften Betrieb zurückzuführen; jedenfalls fallen geringe, vorerst noch unvermeidliche Mißstände im Vergleich zu den Vorzügen der Luftheizung wenig ins Gewicht.

Wasserheizung.

Die Wasserheizung besteht aus einem in sich geschlossenen und mit Wasser gefüllten Röhrensystem, welches in seinem untern Teil einen Kessel enthält. Wird dieser Kessel geheizt, so steigt das heiße Wasser in dem an der obern Wand des Kessels entspringenden Rohr auf, kühlt sich in den obern Teilen des Röhrensystems ab und strömt in den absteigenden Röhren zu dem untern Teil des Kessels zurück, wo es von neuem erhitzt wird. Man unterscheidet vier Systeme der Wasserheizung: 1) Warmwasserheizung mit Niederdruck, Erwärmung des Wassers bis höchstens 100°; 2) Warmwasserheizung mit Mitteldruck, Erwärmung des Wassers auf 100-140°; 3) Heißwasserheizung mit Mitteldruck, etwa 150° in der Feuerschlange; 4) Heißwasserheizung mit Hochdruck, mit etwa 200° in der Feuerschlange. Die Oberflächentemperatur der Heizkörper beträgt bei der Warmwasserheizung zwischen 40 und 100°, bei der Heißwasserheizung zwischen 50 und 200°. Soll mit der Wasserheizung Ventilation verbunden werden, so kann man, wie bei der Luftheizung, eine zentrale Heizkammer anlegen, von welcher aus die erwärmte Luft an die einzelnen Zimmer verteilt wird, oder man richtet vertikal unter den Zimmern einzelne Heizkammern ein. Dabei kann man sich auf die Zuführung erwärmter Luft beschränken oder den Zimmern noch direkt durch die Wasserheizungsleitung Wärme zuführen. Die Warmwasserheizung besteht aus dem Heizkessel A (Fig. 9), den Leitungsröhren des Zuflusses a und des Rückflusses b, den Heizkörpern c und der zu dem Expansionsgefäß e führenden Luftleitung. Den Kessel legt man möglichst tief und, obwohl die horizontale Ausdehnungsfähigkeit der Anlage etwa 200 m beträgt, möglichst zentral unter die zu beheizenden Räume. Der Kessel ist ein Röhrenkessel, und seine Größe richtet sich nach der im ganzen System enthaltenen Wassermenge, der Größe des Wärmebedarfs der zu beheizenden Räume und der Zeit des Anwärmens, welches gewöhnlich 3-4 Stunden währt. Mit der Größe des Wasserinhalts der Heizanlage wächst auch die Gleichmäßigkeit und Nachhaltigkeit der Erwärmung. Bisweilen hat man auch das Wassergefäß in die Kochmaschine gelegt. Da ein offenes Expansionsgefäß vorhanden ist, so steigt die Temperatur des Wassers nur wenig über 100°, obgleich der Druck der Wassersäule in der Rohrleitung auf dem Wasserspiegel im Kessel lastet. Man bringt entweder nur ein Steigrohr an, welches bis auf den Dachboden führt und sich dort verzweigt, oder man verwendet mehrere kleine Steigrohre und bewirkt die horizontale Verteilung des erwärmten Wassers schon im Keller. Alle Teile der Rohrleitung, die nicht zur Wärmeabgabe bestimmt sind, werden mit schlechten Wärmeleitern umgeben, oft auch eingemauert oder wenigstens mit Brettern etc. verkleidet. Die Heizkörper in den Zimmern besitzen Ventile, um die Wasserzuleitung beliebig regeln zu können. Man benutzt säulenförmige Öfen, die aus zwei konzentrischen Cylindern von Eisenblech bestehen, zwischen welchen sich das warme Wasser befindet, so daß also zwei große Heizflächen, eine innere und eine äußere, existieren. Der von der innern Heizfläche umschlossene Raum kann auch zur Erwärmung von kalter Luft dienen, die man zu Ventilationszwecken in das Zimmer leitet. Man hat auch zur bessern Ausnutzung der Wärme durch den Mantelraum Röhren gelegt, welche zur Luftzirkulation bestimmt sind. Statt der Öfen benutzt man Rohrregister (liegende Röhrenöfen), die in Fensterbrüstungen und Nischen eingesetzt werden. Sie bestehen aus parallelen schmiedeeisernen Rohrstücken, deren Enden durch gußeiserne Sammelkasten verbunden sind, so daß durch dieselben das Wasser zirkulieren kann. Ein andrer Heizapparat ist das Rippenregister, ein gußeiserner Kasten, dessen Außenfläche mit Rippen versehen ist. Die Batterien endlich bestehen aus eisernen Röhren mit Rippen, welche entweder aufgegossen, oder aus Scheiben mit zentraler Durchbohrung hergestellt sind. Von der höchsten Stelle der Steigröhre zweigt das Luftleitungsrohr ab, welches die beim Erwärmen des Wassers auftretenden Dampf- und Luftblasen in das Expansionsgefäß leitet. Dies gestattet das Überwachen des Wasserstandes in der Leitung und das Nachfüllen von Wasser. Bei der Mitteldruckheizung befindet sich an der Mündung der Rohrleitung im Expansionsgefäß ein Doppelventil mit einer dem erlaubten Druck entsprechenden Belastung. Die Niederdruckheizung gibt eine milde, gleichmäßige und nachhaltige Wärme und eignet sich vortrefflich für Räume mit ununterbrochenem Heizbetrieb, aber nicht für Fälle mit oft und lange unterbrochener H., weil das Anheizen zu lange dauert und der Apparat in den Ruhepausen durch Einfrieren Schaden leiden kann. Die Anlage ist teuer, aber bei solider Ausführung dauerhaft, der Betrieb ist einfach, ungefährlich und verhältnismäßig billig. Die Mitteldruckheizung beansprucht etwas weniger große Heizkörper und wird dadurch in der Anlage etwas billiger, sie erfordert aber, da der Druck in dem Apparat auf 3-4 Atmosphären steigt, sorgfältigere Ausführung und hält wegen der geringern Wassermenge in den Heizkörpern die Wärme weniger lange. Für Wohn- und Krankenzimmer, Schulen, Bureaus etc. ist die Niederdruckheizung unbedingt vorzuziehen.

Die Heißwasserheizung (System Perkins) besteht aus einer vollkommen geschlossenen Rohrleitung, besitzt starkwandige Rohre von überall gleicher, aber nur geringer Weite und wird auf einen Druck von 150 Atmospären ^[richtig: Atmosphären] geprüft. Ein Teil des Rohrs, in Spiralform aufgerollt (die Feuerschlange), dient

^[Abb.: Fig. 9. Warmwasserheizung.]
