Schiff II.

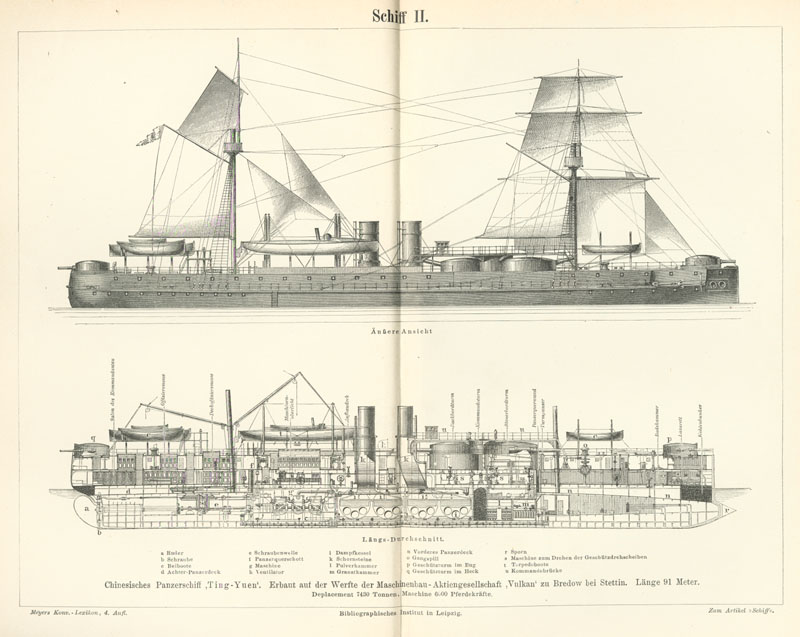

Chinesisches Panzerschiff. "Ting-Yuen". Erbaut auf der Werfte der Maschinenbau-Aktiengesellschaft "Vulkan" zu Bredow bei Stettin. Länge 91 Meter.
Deplacement 7430 Tonnen, Maschine 6000 Pferdekräfte.
Äußere Ansicht.
Längs-Durchschnitt.
a Ruder
b Schraube
c Beiboote
d Achter-Panzerdeck
e Schraubenwelle
f Panzerquerschott
g Maschine
h Ventilator
i Dampfkessel
k Schornsteine
l Pulverkammer
m Granatkammer
n Vorderes Panzerdeck
o Gangspill
p Geschützturm im Bug
q Geschützturm im Heck
r Sporn
s Maschine zum Drehen der Geschützdrehscheiben
t Torpedoboote
u Kommandobrücke
Zum Artikel "Schiff".
