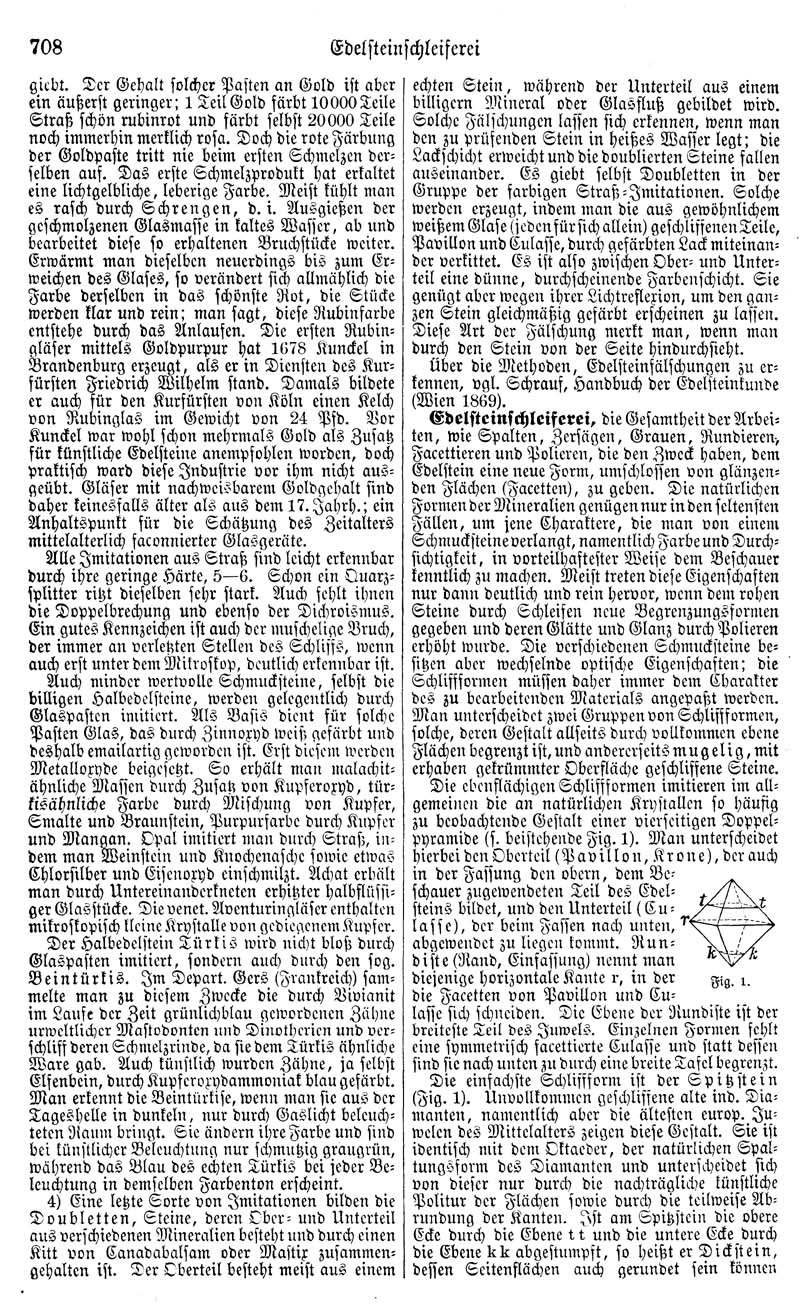

708

Edelsteinschleiferei

giebt. Der Gehalt solcher Pasten an Gold ist aber ein äußerst geringer; 1 Teil Gold färbt 10000 Teile Straß schön rubinrot und färbt selbst 20000 Teile noch immerhin merklich rosa. Doch die rote Färbung der Goldpaste tritt nie beim ersten Schmelzen derselben auf. Das erste Schmelzprodukt hat erkaltet eine lichtgelbliche, leberige Farbe. Meist kühlt man es rasch durch Schrengen, d. i. Ausgießen der geschmolzenen Glasmasse in kaltes Wasser, ab und bearbeitet diese so erhaltenen Bruchstücke weiter. Erwärmt man dieselben neuerdings bis zum Erweichen des Glases, so verändert sich allmählich die Farbe derselben in das schönste Rot, die Stücke werden klar und rein; man sagt, diese Rubinfarbe entstehe durch das Anlaufen. Die ersten Rubingläser mittels Goldpurpur hat 1678 Kunckel in Brandenburg erzeugt, als er in Diensten des Kurfürsten Friedrich Wilhelm stand. Damals bildete er auch für den Kurfürsten von Köln einen Kelch von Rubinglas im Gewicht von 24 Pfd. Vor Kunckel war wohl schon mehrmals Gold als Zusatz für künstliche Edelsteine anempfohlen worden, doch praktisch ward diese Industrie vor ihm nicht ausgeübt. Gläser mit nachweisbarem Goldgehalt sind daher keinesfalls älter als aus dem 17. Jahrh.; ein Anhaltspunkt für die Schätzung des Zeitalters mittelalterlich faconnierter Glasgeräte.

Alle Imitationen aus Straß sind leicht erkennbar durch ihre geringe Härte, 5 - 6. Schon ein Quarzsplitter ritzt dieselben sehr stark. Auch fehlt ihnen die Doppelbrechung und ebenso der Dichroismus. Ein gutes Kennzeichen ist auch der muschelige Bruch, der immer an verletzten Stellen des Schliffs, wenn auch erst unter dem Mikroskop, deutlich erkennbar ist.

Auch minder wertvolle Schmucksteine, selbst die billigen Halbedelsteine, werden gelegentlich durch Glaspasten imitiert. Als Basis dient für solche Pasten Glas, das durch Zinnoxyd weiß gefärbt und deshalb emailartig geworden ist. Erst diesem werden Metalloxyde beigesetzt. So erhält man malachitähnliche Massen durch Zusatz von Kupferoxyd, türkisähnliche Farbe durch Mischung von Kupfer, Smalte und Braunstein, Purpurfarbe durch Kupfer und Mangan. Opal imitiert man durch Straß, indem man Weinstein und Knochenasche sowie etwas Chlorsilber und Eisenoxyd einschmilzt. Achat erhält man durch Untereinanderkneten erhitzter halbflüssiger Glasstücke. Die venet. Aventuringläser enthalten mikroskopisch kleine Krystalle von gediegenem Kupfer.

Der Halbedelstein Türkis wird nicht bloß durch Glaspasten imitiert, sondern auch durch den sog. Beintürkis. Im Depart. Gers (Frankreich) sammelte man zu diesem Zwecke die durch Vivianit im Laufe der Zeit grünlichblau gewordenen Zähne urweltlicher Mastodonten und Dinotherien und verschliff deren Schmelzrinde, da sie dem Türkis ähnliche Ware gab. Auch künstlich wurden Zähne, ja selbst Elfenbein, durch Kupferoxydammoniak blau gefärbt. Man erkennt die Beintürkise, wenn man sie aus der Tageshelle in dunkeln, nur durch Gaslicht beleuchteten Raum bringt. Sie ändern ihre Farbe und sind bei künstlicher Beleuchtung nur schmutzig graugrün, während das Blau des echten Türkis bei jeder Beleuchtung in demselben Farbenton erscheint.

4) Eine letzte Sorte von Imitationen bilden die Doubletten, Steine, deren Ober- und Unterteil aus verschiedenen Mineralien besteht und durch einen Kitt von Canadabalsam oder Mastix zusammengehalten ist. Der Oberteil besteht meist aus einem ^[Spaltenwechsel] echten Stein, während der Unterteil aus einem billigern Mineral oder Glasfluß gebildet wird. Solche Fälschungen lassen sich erkennen, wenn man den zu prüfenden Stein in heißes Wasser legt; die Lackschicht erweicht und die doublierten Steine fallen auseinander. Es giebt selbst Doubletten in der Gruppe der farbigen Straß-Imitationen. Solche werden erzeugt, indem man die aus gewöhnlichem weißem Glase (jeden für sich allein) geschliffenen Teile, Pavillon und Culasse, durch gefärbten Lack miteinander verkittet. Es ist also zwischen Ober- und Unterteil eine dünne, durchscheinende Farbenschicht. Sie genügt aber wegen ihrer Lichtreflexion, um den ganzen Stein gleichmäßig gefärbt erscheinen zu lassen. Diese Art der Fälschung merkt man, wenn man durch den Stein von der Seite hindurchsieht.

Über die Methoden, Edelsteinfälschungen zu erkennen, vgl. Schrauf, Handbuch der Edelsteinkunde (Wien 1869).

Edelsteinschleiferei, die Gesamtheit der Arbeiten, wie Spalten, Zersägen, Grauen, Rundieren, Facettieren und Polieren, die den Zweck haben, dem Edelstein eine neue Form, umschlossen von glänzenden Flächen (Facetten), zu geben. Die natürlichen Formen der Mineralien genügen nur in den seltensten Fällen, um jene Charaktere, die man von einem Schmucksteine verlangt, namentlich Farbe und Durchsichtigkeit, in vorteilhaftester Weise dem Beschauer kenntlich zu machen. Meist treten diese Eigenschaften nur dann deutlich und rein hervor, wenn dem rohen Steine durch Schleifen neue Begrenzungsformen gegeben und deren Glätte und Glanz durch Polieren erhöht wurde. Die verschiedenen Schmucksteine besitzen aber wechselnde optische Eigenschaften; die Schliffformen müssen daher immer dem Charakter des zu bearbeitenden Materials angepaßt werden. Man unterscheidet zwei Gruppen von Schliffformen, solche, deren Gestalt allseits durch vollkommen ebene Flächen begrenzt ist, und andererseits mugelig, mit erhaben gekrümmter Oberfläche geschliffene Steine.

Die ebenflächigen Schliffformen imitieren im allgemeinen die an natürlichen Krystallen so häufig zu beobachtende Gestalt einer vierseitigen Doppelpyramide (s. beistehende Fig. 1). ^[Abb. Fig. 1: Doppelpyramide] Man unterscheidet hierbei den Oberteil (Pavillon, Krone), der auch in der Fassung den obern, dem Beschauer zugewendeten Teil des Edelsteins bildet, und den Unterteil (Culasse), der beim Fassen nach unten, abgewendet zu liegen kommt. Rundiste (Rand, Einfassung) nennt man diejenige horizontale Kante r, in der die Facetten von Pavillon und Culasse sich schneiden. Die Ebene der Rundiste ist der breiteste Teil des Juwels. Einzelnen Formen fehlt eine symmetrisch facettierte Culasse und statt dessen sind sie nach unten zu durch eine breite Tafel begrenzt.

Die einfachste Schliffform ist der Spitzstein (Fig. 1). Unvollkommen geschliffene alte ind. Diamanten, namentlich aber die ältesten europ. Juwelen des Mittelalters zeigen diese Gestalt. Sie ist identisch mit dem Oktaeder, der natürlichen Spaltungsform des Diamanten und unterscheidet sich von dieser nur durch die nachträgliche künstliche Politur der Flächen sowie durch die teilweise Abrundung der Kanten. Ist am Spitzstein die obere Ecke durch die Ebene t t und die untere Ecke durch die Ebene k k abgestumpft, so heißt er Dickstein, dessen Seitenflächen auch gerundet sein können
