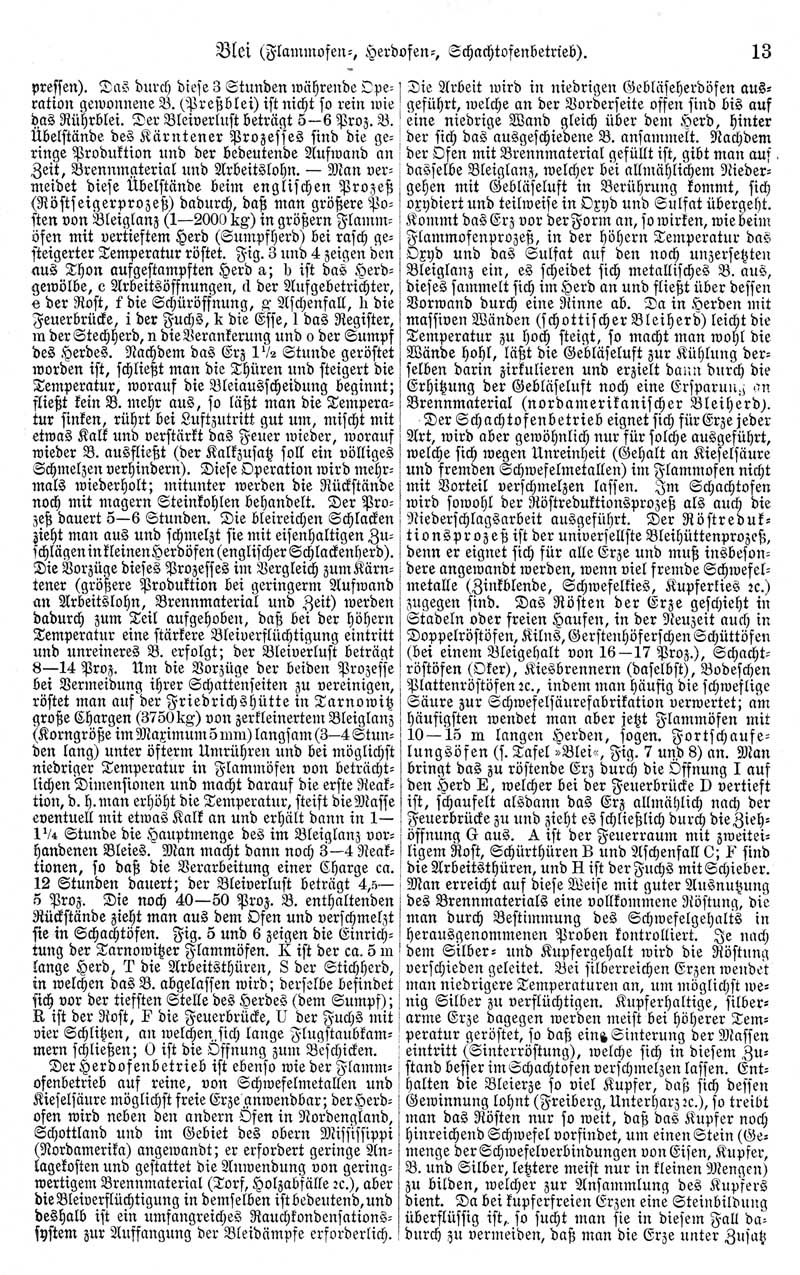

13

Blei (Flammofen-, Herdofen-, Schachtofenbetrieb).

pressen). Das durch diese 3 Stunden währende Operation gewonnene B. (Preßblei) ist nicht so rein wie das Rührblei. Der Bleiverlust beträgt 5-6 Proz. B. Übelstände des Kärntener Prozesses sind die geringe Produktion und der bedeutende Aufwand an Zeit, Brennmaterial und Arbeitslohn. - Man vermeidet diese Übelstände beim englischen Prozeß (Röstseigerprozeß) dadurch, daß man größere Posten von Bleiglanz (1-2000 kg) in größern Flammöfen mit vertieftem Herd (Sumpfherd) bei rasch gesteigerter Temperatur röstet. Fig. 3 und 4 zeigen den aus Thon aufgestampften Herd a; b ist das Herdgewölbe, c Arbeitsöffnungen, d der Aufgebetrichter, e der Rost, f die Schüröffnung, g Aschenfall, h die Feuerbrücke, i der Fuchs, k die Esse, l das Register, m der Stechherd, n die Verankerung und o der Sumpf des Herdes. Nachdem das Erz 1½ Stunde geröstet worden ist, schließt man die Thüren und steigert die Temperatur, worauf die Bleiausscheidung beginnt; fließt kein B. mehr aus, so läßt man die Temperatur sinken, rührt bei Luftzutritt gut um, mischt mit etwas Kalk und verstärkt das Feuer wieder, worauf wieder B. ausfließt (der Kalkzusatz soll ein völliges Schmelzen verhindern). Diese Operation wird mehrmals wiederholt; mitunter werden die Rückstände noch mit magern Steinkohlen behandelt. Der Prozeß dauert 5-6 Stunden. Die bleireichen Schlacken zieht man aus und schmelzt sie mit eisenhaltigen Zuschlägen in kleinen Herdöfen (englischer Schlackenherd). Die Vorzüge dieses Prozesses im Vergleich zum Kärntener (größere Produktion bei geringerm Aufwand an Arbeitslohn, Brennmaterial und Zeit) werden dadurch zum Teil aufgehoben, daß bei der höhern Temperatur eine stärkere Bleiverflüchtigung eintritt und unreineres B. erfolgt; der Bleiverlust beträgt 8-14 Proz. Um die Vorzüge der beiden Prozesse bei Vermeidung ihrer Schattenseiten zu vereinigen, röstet man auf der Friedrichshütte in Tarnowitz große Chargen (3750 kg) von zerkleinertem Bleiglanz (Korngröße im Maximum 5 mm) langsam (3-4 Stunden lang) unter öfterm Umrühren und bei möglichst niedriger Temperatur in Flammöfen von beträchtlichen Dimensionen und macht darauf die erste Reaktion, d. h. man erhöht die Temperatur, steift die Masse eventuell mit etwas Kalk an und erhält dann in 1-1¼ Stunde die Hauptmenge des im Bleiglanz vorhandenen Bleies. Man macht dann noch 3-4 Reaktionen, so daß die Verarbeitung einer Charge ca. 12 Stunden dauert; der Bleiverlust beträgt 4,5-5 Proz. Die noch 40-50 Proz. B. enthaltenden Rückstände zieht man aus dem Ofen und verschmelzt sie in Schachtöfen. Fig. 5 und 6 zeigen die Einrichtung der Tarnowitzer Flammofen. K ist der ca. 5 m lange Herd, T die Arbeitsthüren, S der Stichherd, in welchen das B. abgelassen wird; derselbe befindet sich vor der tiefsten Stelle des Herdes (dem Sumpf); R ist der Rost, F die Feuerbrücke, U der Fuchs mit vier Schlitzen, an welchen sich lange Flugstaubkammern schließen; O ist die Öffnung zum Beschicken.

Der Herdofenbetrieb ist ebenso wie der Flammofenbetrieb auf reine, von Schwefelmetallen und Kieselsäure möglichst freie Erze anwendbar; der Herdofen wird neben den andern Öfen in Nordengland, Schottland und im Gebiet des obern Mississippi (Nordamerika) angewandt; er erfordert geringe Anlagekosten und gestattet die Anwendung von geringwertigem Brennmaterial (Torf, Holzabfälle etc.), aber die Bleiverflüchtigung in demselben ist bedeutend, und deshalb ist ein umfangreiches Rauchkondensationssystem zur Auffangung der Bleidämpfe erforderlich. Die Arbeit wird in niedrigen Gebläseherdöfen ausgeführt, welche an der Vorderseite offen sind bis auf eine niedrige Wand gleich über dem Herd, hinter der sich das ausgeschiedene B. ansammelt. Nachdem der Ofen mit Brennmaterial gefüllt ist, gibt man auf dasselbe Bleiglanz, welcher bei allmählichem Niedergehen mit Gebläseluft in Berührung kommt, sich oxydiert und teilweise in Oxyd und Sulfat übergeht. Kommt das Erz vor der Form an, so wirken, wie beim Flammofenprozeß, in der höhern Temperatur das Oxyd und das Sulfat auf den noch unzersetzten Bleiglanz ein, es scheidet sich metallisches B. aus, dieses sammelt sich im Herd an und fließt über dessen Vorwand durch eine Rinne ab. Da in Herden mit massiven Wänden (schottischer Bleiherd) leicht die Temperatur zu hoch steigt, so macht man wohl die Wände hohl, läßt die Gebläseluft zur Kühlung derselben darin zirkulieren und erzielt dann durch die Erhitzung der Gebläseluft noch eine Ersparung an Brennmaterial (nordamerikanische Bleiherd). Der Schachtofenbetrieb eignet sich für Erze jeder Art, wird aber gewöhnlich nur für solche ausgeführt, welche sich wegen Unreinheit (Gehalt an Kieselsäure und fremden Schwefelmetallen) im Flammofen nicht mit Vorteil verschmelzen lassen. Im Schachtofen wird sowohl der Röstreduktionsprozeß als auch die Niederschlagsarbeit ausgeführt. Der Röstreduktionsprozeß ist der universellste Bleihüttenprozeß, denn er eignet sich für alle Erze und muß insbesondere angewandt werden, wenn viel fremde Schwefelmetalle (Zinkblende, Schwefelkies, Kupferkies etc.) zugegen sind. Das Rösten der Erze geschieht in Stadeln oder freien Haufen, in der Neuzeit auch in Doppelröstöfen, Kilns, Gerstenhöferschen Schüttöfen (bei einem Bleigehalt von 16-17 Proz.), Schachtröstöfen (Oker), Kiesbrennern (daselbst), Bodeschen Plattenröstöfen etc., indem man häufig die schweflige Säure zur Schwefelsäurefabrikation verwertet; am häufigsten wendet man aber jetzt Flammofen mit 10-15 m langen Herden, sogen. Fortschaufelungsöfen (s. Tafel "Blei", Fig. 7 und 8) an. Man bringt das zu röstende Erz durch die Öffnung 1 auf den Herd E, welcher bei der Feuerbrücke D vertieft ist, schaufelt alsdann das Erz allmählich nach der Feuerbrücke zu und zieht es schließlich durch die Ziehöffnung G aus. A ist der Feuerraum mit zweiteiligem Rost, Schürthüren B und Aschenfall C; F sind die Arbeitsthüren, und H ist der Fuchs mit Schieber. Man erreicht auf diese Weise mit guter Ausnutzung des Brennmaterial eine vollkommene Röstung, die man durch Bestimmung des Schwefelgehalts in herausgenommenen Proben kontrolliert. Ja nach dem Silber- und Kupfergehalt wird die Röstung verschieden geleitet. Bei silberreichen Erzen wendet man niedrigere Temperaturen an, um möglichst wenig Silber zu verflüchtigen. Kupferhaltige, silberarme Erze dagegen werden meist bei höherer Temperatur geröstet, so daß eine Sinterung der Massen eintritt (Sinterröstung), welche sich in diesem Zustand besser im Schachtofen verschmelzen lassen. Enthalten die Bleierze so viel Kupfer, daß sich dessen Gewinnung lohnt (Freiberg, Unterharz etc.), so treibt man das Rösten nur so weit, daß das Kupfer noch hinreichend Schwefel vorfindet, um einen Stein (Gemenge der Schwefelverbindungen von Eisen, Kupfer, B. und Silber, letztere meist nur in kleinen Mengen) zu bilden, welcher zur Ansammlung des Kupfers dient. Da bei kupferfreien Erzen eine Steinbildung überflüssig ist, so sucht man sie in diesem Fall dadurch zu vermeiden, daß man die Erze unter Zusatz
