Eisenbahnbau (Eisenbahnwagen).

zur bessern Durchfahrung der Kurven beitragen. In Bahnkrümmungen ist nämlich der Weg, den das äußere Rad durchlaufen muß, größer als der vom innern zu durchlaufende. Wird beim Befahren der Bogen die Fliehkraft thätig, so wird der Spurkranz (Fig. 25) des Außenrades gegen seinen Schienenstrang gerückt, und dieses Rad läuft auf dem größern Umfang e f, während das Innenrad sich auf dem kleinern Umfang c d bewegt. So gleichen sich die Längenunterschiede der Schienenstränge durch die Längenunterschiede der abgerollten Umfangskreise einigermaßen aus.

Räder wie das in Fig. 26 dargestellte heißen Speichenräder; sie bestehen aus der innern schmiede- oder gußeisernen Nabe A, den meistens schmiedeeisernen Speichen C und Felgen B und dem aus Feinkorn, Puddelstahl, Bessemerstahl oder Tiegelgußstahl hergestellten Radreifen D, welcher warm aufgezogen wird, beim Erkalten schrumpft und dadurch fest aufsitzt. Damit die Radreifen, wenn sie springen, nicht herunterfallen, befestigt man sie durch Schrauben, Niete, Sprengringe etc. Zur Herstellung des genauen Profils dreht man den Radreifen ab. Scheibenräder zeigen eine volle Fläche und sind, wenn aus Schalenguß oder Gußstahl, samt dem Radreifen aus einem Stück gegossen. Um einen sanftern Gang zu erzielen (Schlafwagen, Postwagen), verwendet man zu den Scheiben Holz (Teakholz) und in Amerika, neuerdings auch in Deutschland, Papier. Die Achsen F ragen mit den Achsenschenkeln G aus den Radnaben A hervor und tragen mit diesen vorstehenden Teilen die Achsbuchsen, welche das dünnflüssige, seltener dickflüssige oder starre Schmiermittel enthalten und das Auflager für die Federn (Fig. 27) bilden. Diese sind endlich mit dem festen Unterbau des Wagenkastens, dem Rahmen, verbunden. Die Federn gestatten kleine lotrechte Schwankungen; damit wagerechte Rahmenbewegungen unmöglich seien, besitzt der Rahmen nach unten gehende sogen. Achsenhalter, welche in vertikale Nuten der Achsbuchsen eingreifen. Der Rahmen besteht im wesentlichen (Fig. 28) aus 2 Langschwellen L, 2 Querschwellen (Pufferbohlen) Q und der Zwischenverstrebung; er trägt an seinem Ende die Puffer B mit je einer platten und einer gewölbten Scheibe. Bei Berührung zweier Wagen trifft immer eine platte Seite eine gewölbte, so daß in Kurven die Berührung der Puffer nicht an den Kanten, sondern näher zur Mitte erfolgt. Die äußere Scheibe m (Fig. 29) ist mit einer innern e verbunden, welche den

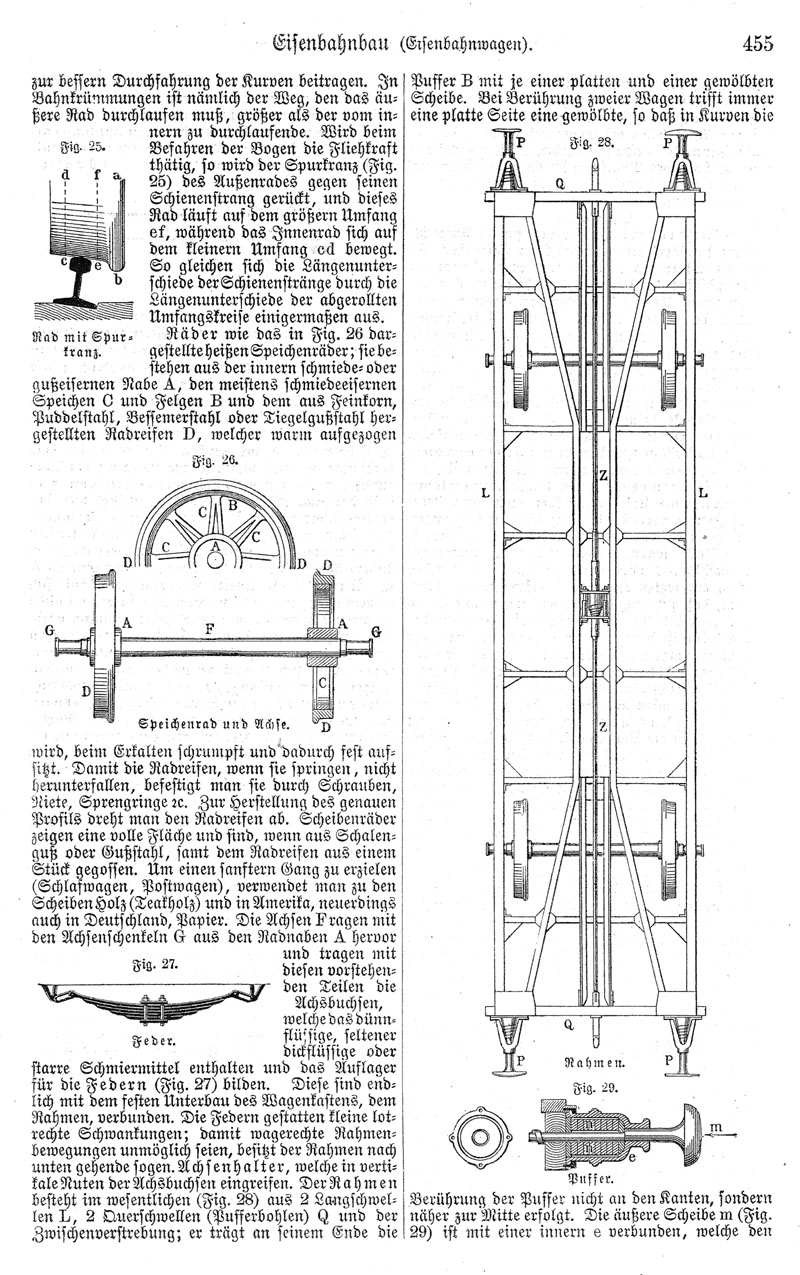

^[Abb.: Fig. 25. Rad mit Spurkranz. Fig. 26. Speichenrad und Achse. Fig. 27. Feder. Fig. 28. Rahmen. Fig. 29. Puffer.]
