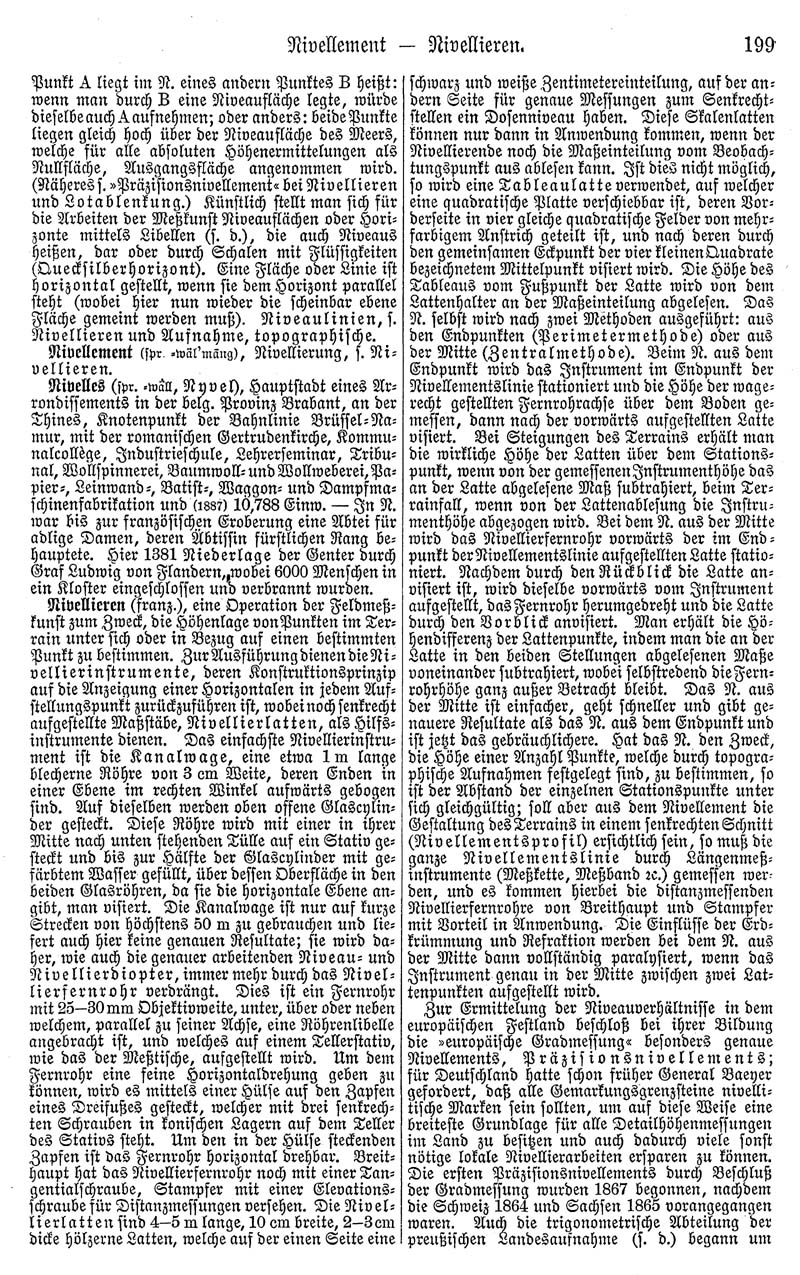

199

Nivellement - Nivellieren.

Punkt A liegt im N. eines andern Punktes B heißt: wenn man durch B eine Niveaufläche legte, würde dieselbe auch A aufnehmen; oder anders: beide Punkte liegen gleich hoch über der Niveaufläche des Meers, welche für alle absoluten Höhenermittelungen als Nullfläche, Ausgangsfläche angenommen wird. (Näheres s. "Präzisionsnivellement" bei Nivellieren und Lotablenkung.) Künstlich stellt man sich für die Arbeiten der Meßkunst Niveauflächen oder Horizonte mittels Libellen (s. d.), die auch Niveaus heißen, dar oder durch Schalen mit Flüssigkeiten (Quecksilberhorizont). Eine Fläche oder Linie ist horizontal gestellt, wenn sie dem Horizont parallel steht (wobei hier nun wieder die scheinbar ebene Fläche gemeint werden muß). Niveaulinien, s. Nivellieren und Aufnahme, topographische.

Nivellement (spr. -wäl'māng), Nivellierung, s. Nivellieren.

Nivelles (spr. -wäll, Nyvel), Hauptstadt eines Arrondissements in der belg. Provinz. Brabant, an der Thines, Knotenpunkt der Bahnlinie Brüssel-Namur, mit der romanischen Gertrudenkirche, Kommunalcollège, Industrieschule, Lehrerseminar, Tribunal, Wollspinnerei, Baumwoll- und Wollweberei, Papier-, Leinwand-, Batist-, Waggon- und Dampfmaschinenfabrikation und (1887) 10,788 Einw. - In N. war bis zur französischen Eroberung eine Abtei für adlige Damen, deren Äbtissin fürstlichen Rang behauptete. Hier 1381 Niederlage der Genter durch Graf Ludwig von Flandern, wobei 6000 Menschen in ein Kloster eingeschlossen und verbrannt wurden.

Nivellieren (franz.), eine Operation der Feldmeßkunst zum Zweck, die Höhenlage von Punkten im Terrain unter sich oder in Bezug auf einen bestimmten Punkt zu bestimmen. Zur Ausführung dienen die Nivellierinstrumente, deren Konstruktionsprinzip auf die Anzeigung einer Horizontalen in jedem Aufstellungspunkt zurückzuführen ist, wobei noch senkrecht aufgestellte Maßstäbe, Nivellierlatten, als Hilfsinstrumente dienen. Das einfachste Nivellierinstrument ist die Kanalwage, eine etwa 1 m lange blecherne Röhre von 3 cm Weite, deren Enden in einer Ebene im rechten Winkel aufwärts gebogen sind. Auf dieselben werden oben offene Glascylinder gesteckt. Diese Röhre wird mit einer in ihrer Mitte nach unten stehenden Tülle auf ein Stativ gesteckt und bis zur Hälfte der Glascylinder mit gefärbtem Wasser gefüllt, über dessen Oberfläche in den beiden Glasröhren, da sie die horizontale Ebene angibt, man visiert. Die Kanalwage ist nur auf kurze Strecken von höchstens 50 m zu gebrauchen und liefert auch hier keine genauen Resultate; sie wird daher, wie auch die genauer arbeitenden Niveau- und Nivellierdiopter, immer mehr durch das Nivellierfernrohr verdrängt. Dies ist ein Fernrohr mit 25-30 mm Objektivweite, unter, über oder neben welchem, parallel zu seiner Achse, eine Röhrenlibelle angebracht ist, und welches auf einem Tellerstativ, wie das der Meßtische, aufgestellt wird. Um dem Fernrohr eine feine Horizontaldrehung geben zu können, wird es mittels einer Hülse auf den Zapfen eines Dreifußes gesteckt, welcher mit drei senkrechten Schrauben in konischen Lagern auf dem Teller des Stativs steht. Um den in der Hülse steckenden Zapfen ist das Fernrohr horizontal drehbar. Breithaupt hat das Nivellierfernrohr noch mit einer Tangentialschraube, Stampfer mit einer Elevationsschraube für Distanzmessungen versehen. Die Nivellierlatten sind 4-5 m lange, 10 cm breite, 2-3 cm dicke hölzerne Latten, welche auf der einen Seite eine schwarz und weiße Zentimetereinteilung, auf der andern Seite für genaue Messungen zum Senkrechtstellen ein Dosenniveau haben. Diese Skalenlatten können nur dann in Anwendung kommen, wenn der Nivellierende noch die Maßeinteilung vom Beobachtungspunkt aus ablesen kann. Ist dies nicht möglich, so wird eine Tableaulatte verwendet, auf welcher eine quadratische Platte verschiebbar ist, deren Vorderseite in vier gleiche quadratische Felder von mehrfarbigem Anstrich geteilt ist, und nach deren durch den gemeinsamen Eckpunkt der vier kleinen Quadrate bezeichnetem Mittelpunkt visiert wird. Die Höhe des Tableaus vom Fußpunkt der Latte wird von dem Lattenhalter an der Maßeinteilung abgelesen. Das N. selbst wird nach zwei Methoden ausgeführt: aus den Endpunkten (Perimetermethode) oder aus der Mitte (Zentralmethode). Beim N. aus dem Endpunkt wird das Instrument im Endpunkt der Nivellementslinie stationiert und die Höhe der wagerecht gestellten Fernrohrachse über dem Boden gemessen, dann nach der vorwärts angestellten Latte visiert. Bei Steigungen des Terrains erhält man die wirkliche Höhe der Latten über dem Stationspunkt, wenn von der gemessenen Instrumenthöhe das an der Latte abgelesene Maß subtrahiert, beim Terrainfall, wenn von der Lattenablesung die Instrumenthöhe abgezogen wird. Bei dem N. aus der Mitte wird das Nivellierfernrohr vorwärts der im Endpunkt der Nivellementslinie aufgestellten Latte stationiert. Nachdem durch den Rückblick die Latte anvisiert ist, wird dieselbe vorwärts vom Instrument aufgestellt, das Fernrohr herumgedreht und die Latte durch den Vorblick anvisiert. Man erhält die Höhendifferenz der Lattenpunkte, indem man die an der Latte in den beiden Stellungen abgelesenen Maße voneinander subtrahiert, wobei selbstredend die Fernrohrhöhe ganz außer Betracht bleibt. Das N. aus der Mitte ist einfacher, geht schneller und gibt genauere Resultate als das N. aus dem Endpunkt und ist jetzt das gebräuchlichere. Hat das N. den Zweck, die Höhe einer Anzahl Punkte, welche durch topographische Aufnahmen festgelegt sind, zu bestimmen, so ist der Abstand der einzelnen Stationspunkte unter sich gleichgültig; soll aber aus dem Nivellement die Gestaltung des Terrains in einem senkrechten Schnitt (Nivellementsprofil) ersichtlich sein, so muß die ganze Nivellementslinie durch Längenmeßinstrumente (Meßkette, Meßband etc.) gemessen werden, und es kommen hierbei die distanzmessenden Nivellierfernrohre von Breithaupt und Stampfer mit Vorteil in Anwendung. Die Einflüsse der Erdkrümmung und Refraktion werden bei dem N. aus der Mitte dann vollständig paralysiert, wenn das Instrument genau in der Mitte zwischen zwei Lattenpunkten aufgestellt wird.

Zur Ermittelung der Niveauverhältnisse in dem europäischen Festland beschloß bei ihrer Bildung die "europäische Gradmessung" besonders genaue Nivellements, Präzisionsnivellements; für Deutschland hatte schon früher General Baeyer gefordert, daß alle Gemarkungsgrenzsteine nivellitische Marken sein sollten, um auf diese Weise eine breiteste Grundlage für alle Detailhöhenmessungen im Land zu besitzen und auch dadurch viele sonst nötige lokale Nivellierarbeiten ersparen zu können. Die ersten Präzisionsnivellements durch Beschluß der Gradmessung wurden 1867 begonnen, nachdem die Schweiz 1864 und Sachsen 1865 vorangegangen waren. Auch die trigonometrische Abteilung der preußischen Landesaufnahme (s. d.) begann um
