Schnellsuche:

Meyers Konversationslexikon

Autorenkollektiv, Verlag des Bibliographischen Instituts, Leipzig und Wien, Vierte Auflage, 1885-1892

Schlagworte auf dieser Seite: Dampfkessel

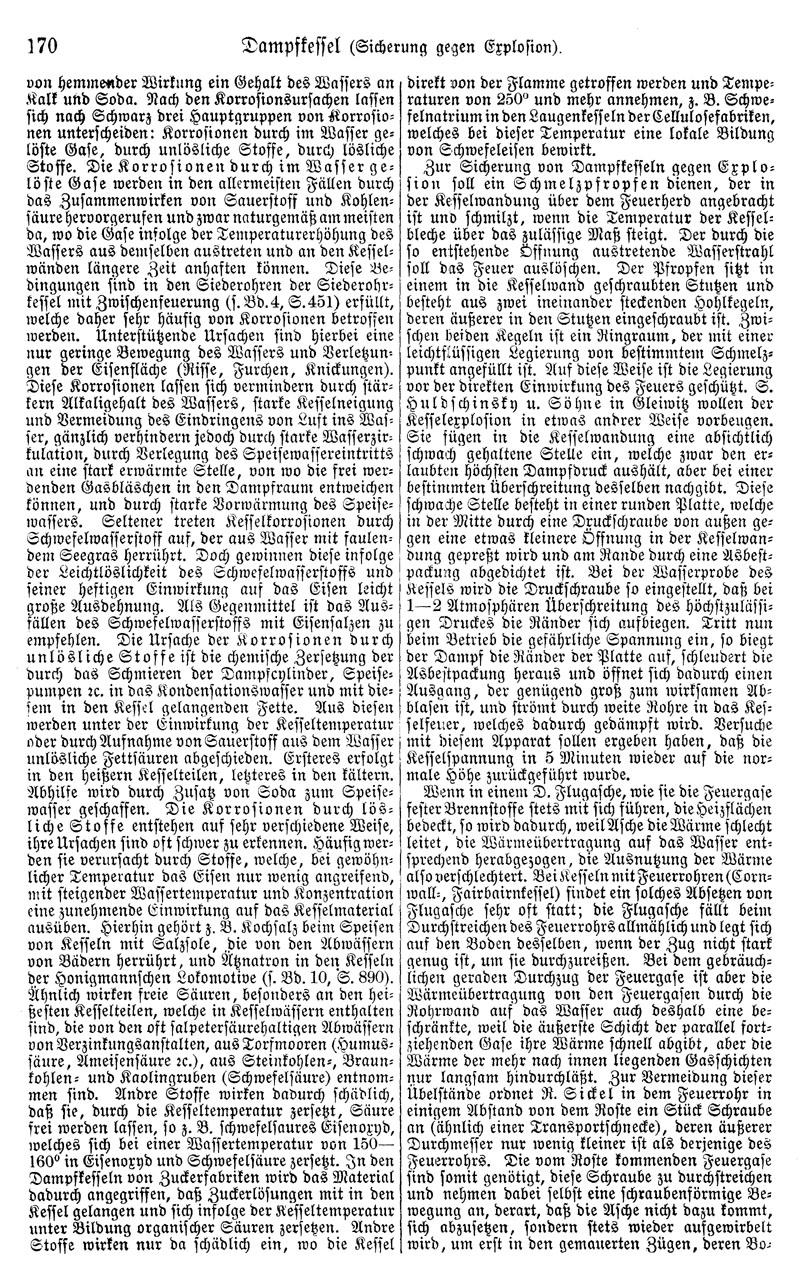

170

Dampfkessel (Sicherung gegen Explosion).

von hemmender Wirkung ein Gehalt des Wassers an Kalk und Soda. Nach den Korrosionsursachen lassen sich nach Schwarz drei Hauptgruppen von Korrosionen unterscheiden: Korrosionen durch im Wasser gelöste Gase, durch unlösliche Stoffe, durch lösliche Stoffe. Die Korrosionen durch im Wasser gelöste Gase werden in den allermeisten Fällen durch das Zusammenwirken von Sauerstoff und Kohlensäure hervorgerufen und zwar naturgemäß am meisten da, wo die Gase infolge der Temperaturerhöhung des Wassers aus demselben austreten und an den Kesselwänden längere Zeit anhaften können. Diese Bedingungen sind in den Siederohren der Siederohrkessel mit Zwischenfeuerung (s. Bd. 4, S. 451) erfüllt, welche daher sehr häufig von Korrosionen betroffen werden. Unterstützende Ursachen sind hierbei eine nur geringe Bewegung des Wassers und Verletzungen der Eisenfläche (Risse, Furchen, Knickungen). Diese Korrosionen lassen sich vermindern durch stärkern Alkaligehalt des Wassers, starke Kesselneigung und Vermeidung des Eindringens von Luft ins Wasser, gänzlich verhindern jedoch durch starke Wasserzirkulation, durch Verlegung des Speisewassereintritts an eine stark erwärmte Stelle, von wo die frei werdenden Gasbläschen in den Dampfraum entweichen können, und durch starke Vorwärmung des Speisewassers. Seltener treten Kesselkorrosionen durch Schwefelwasserstoff auf, der aus Wasser mit faulendem Seegras herrührt. Doch gewinnen diese infolge der Leichtlöslichkeit des Schwefelwasserstoffs und seiner heftigen Einwirkung auf das Eisen leicht große Ausdehnung. Als Gegenmittel ist das Ausfällen des Schwefelwasserstoffs mit Eisensalzen zu empfehlen. Die Ursache der Korrosionen durch unlösliche Stoffe ist die chemische Zersetzung der durch das Schmieren der Dampfcylinder, Speisepumpen etc. in das Kondensationswasser und mit diesem in den Kessel gelangenden Fette. Aus diesen werden unter der Einwirkung der Kesseltemperatur oder durch Aufnahme von Sauerstoff aus dem Wasser unlösliche Fettsäuren abgeschieden. Ersteres erfolgt in den heißern Kesselteilen, letzteres in den kältern. Abhilfe wird durch Zusatz von Soda zum Speisewasser geschaffen. Die Korrosionen durch lösliche Stoffe entstehen auf sehr verschiedene Weise, ihre Ursachen sind oft schwer zu erkennen. Häufig werden sie verursacht durch Stoffe, welche, bei gewöhnlicher Temperatur das Eisen nur wenig angreifend, mit steigender Wassertemperatur und Konzentration eine zunehmende Einwirkung auf das Kesselmaterial ausüben. Hierhin gehört z. B. Kochsalz beim Speisen von Kesseln mit Salzsole, die von den Abwässern von Bädern herrührt, und Ätznatron in den Kesseln der Honigmannschen Lokomotive (s. Bd. 10, S. 890). Ähnlich wirken freie Säuren, besonders an den heißesten Kesselteilen, welche in Kesselwässern enthalten sind, die von den oft salpetersäurehaltigen Abwässern von Verzinkungsanstalten, aus Torfmooren (Humussäure, Ameisensäure etc.), aus Steinkohlen-, Braunkohlen- und Kaolingruben (Schwefelsäure) entnommen sind. Andre Stoffe wirken dadurch schädlich, daß sie, durch die Kesseltemperatur zersetzt, Säure frei werden lassen, so z. B. schwefelsaures Eisenoxyd, welches sich bei einer Wassertemperatur von 150-160° in Eisenoxyd und Schwefelsäure zersetzt. In den Dampfkesseln von Zuckerfabriken wird das Material dadurch angegriffen, daß Zuckerlösungen mit in den Kessel gelangen und sich infolge der Kesseltemperatur unter Bildung organischer Sauren zersetzen. Andre Stoffe wirken nur da schädlich ein, wo die Kessel direkt von der Flamme getroffen werden und Temperaturen von 250° und mehr annehmen, z. B. Schwefelnatrium in den Laugenkesseln der Cellulosefabriken, welches bei dieser Temperatur eine lokale Bildung von Schwefeleisen bewirkt.

Zur Sicherung von Dampfkesseln gegen Explosion soll ein Schmelzpfropfen dienen, der in der Kesselwandung über dem Feuerherd angebracht ist und schmilzt, wenn die Temperatur der Kesselbleche über das zulässige Maß steigt. Der durch die so entstehende Öffnung austretende Wasserstrahl soll das Feuer auslöschen. Der Pfropfen sitzt in einem in die Kesselwand geschraubten Stutzen und besteht aus zwei ineinander steckenden Hohlkegeln, deren äußerer in den Stutzen eingeschraubt ist. Zwischen beiden Kegeln ist ein Ringraum, der mit einer leichtflüssigen Legierung von bestimmtem Schmelzpunkt angefüllt ist. Auf diese Weise ist die Legierung vor der direkten Einwirkung des Feuers geschützt. S. Huldschinsky u. Söhne in Gleiwitz wollen der Kesselexplosion in etwas andrer Weise vorbeugen. Sie fügen in die Kesselwandung eine absichtlich schwach gehaltene Stelle ein, welche zwar den erlaubten höchsten Dampfdruck aushält, aber bei einer bestimmten Überschreitung desselben nachgibt. Diese schwache Stelle besteht in einer runden Platte, welche in der Mitte durch eine Druckschraube von außen gegen eine etwas kleinere Öffnung in der Kesselwandung gepreßt wird und am Rande durch eine Asbestpackung abgedichtet ist. Bei der Wasserprobe des Kessels wird die Druckschraube so eingestellt, daß bei 1-2 Atmosphären Überschreitung des höchstzulässigen Druckes die Ränder sich aufbiegen. Tritt nun beim Betrieb die gefährliche Spannung ein, so biegt der Dampf die Ränder der Platte auf, schleudert die Asbestpackung heraus und öffnet sich dadurch einen Ausgang, der genügend groß zum wirksamen Abblasen ist, und strömt durch weite Rohre in das Kesselfeuer, welches dadurch gedämpft wird. Versuche mit diesem Apparat sollen ergeben haben, daß die Kesselspannung in 5 Minuten wieder auf die normale Höhe zurückgeführt wurde.

Wenn in einem D. Flugasche, wie sie die Feuergase fester Brennstoffe stets mit sich führen, die Heizflächen bedeckt, so wird dadurch, weil Asche die Wärme schlecht leitet, die Wärmeübertragung auf das Wasser entsprechend herabgezogen, die Ausnutzung der Wärme also verschlechtert. Bei Kesseln mit Feuerrohren (Cornwall-, Fairbairnkessel) findet ein solches Absetzen von Flugasche sehr oft statt; die Flugasche fällt beim Durchstreichen des Feuerrohrs allmählich und legt sich auf den Boden desselben, wenn der Zug nicht stark genug ist, um sie durchzureißen. Bei dem gebräuchlichen geraden Durchzug der Feuergase ist aber die Wärmeübertragung von den Feuergasen durch die Rohrwand auf das Wasser auch deshalb eine beschränkte, weil die äußerste Schicht der parallel fortziehenden Gase ihre Wärme schnell abgibt, aber die Wärme der mehr nach innen liegenden Gasschichten nur langsam hindurchläßt. Zur Vermeidung dieser Übelstände ordnet R. Sickel in dem Feuerrohr in einigem Abstand von dem Roste ein Stück Schraube an (ähnlich einer Transportschnecke), deren äußerer Durchmesser nur wenig kleiner ist als derjenige des Feuerrohrs. Die vom Roste kommenden Feuergase sind somit genötigt, diese Schraube zu durchstreichen und nehmen dabei selbst eine schraubenförmige Bewegung an, derart, daß die Asche nicht dazu kommt, sich abzusetzen, sondern stets wieder aufgewirbelt wird, um erst in den gemauerten Zügen, deren Bo-^[folgende Seite]
