Geißlersche Röhre (Crookes' strahlende Materie).

Anmerkung: Fortsetzung des Artikels 'Geißlersche Röhre'

man sieht von der mit bläulichem Licht umhüllten Platte den dunkeln Raum sich nach beiden Seiten hin etwa 3 cm weit erstrecken bis zur scharfen Grenze des positiven Lichts. Während der positive Lichtstrom in einer gewöhnlichen Geißlerschen Röhre wie ein beweglicher Stromleiter die Verbindung nach dem negativen Pol herstellt, sich stets nach diesem hinwendet und allen etwa vorhandenen Krümmungen der Röhre folgt, pflanzt sich in Röhren, in denen die Luft bis auf ungefähr ein Milliontel einer Atmosphäre verdünnt ist, das negative Licht nur in geraden Linien fort, welche senkrecht von der Oberfläche der negativen Elektrode ausgehen und in ihrer Richtung durch die Lage der positiven Elektrode nicht im mindesten beeinflußt werden. Dieses Verhalten hat Hittorf sehr einfach mittels der in Fig. 4 dargestellten Röhre veranschaulicht.

Fig. 4.
Textfigur: Fig. 4.

Die Platindrähte a und b sind in Glasröhrchen eingeschmolzen, so daß nur ihre eben geschliffenen Endflächen frei bleiben; die Endfläche des Drahtes b ist von derjenigen des Drahtes a abgewendet. Macht man b negativ, a positiv, so durchstrahlt das von der Endfläche b ausgehende negative Licht die Strecke b c, entfernt sich also immer mehr von dem positiven Pol und dem die Strecke a b erfüllenden positiven Licht. Macht man dagegen a negativ, b positiv, so krümmt sich der positive Lichtstrang unmittelbar hinter der Endfläche b und nimmt die Richtung auf a; das negative Licht von a flutet dagegen geradlinig fort und geht über b hinaus bis ans Ende c der Röhre, unbekümmert darum, daß es auf seinem Weg den positiven Pol b kreuzt.

Fig. 5.
Textfigur: Fig. 5.

Crookes bediente sich zum Nachweis dieser Eigentümlichkeit des negativen Lichts der folgenden Einrichtung. In eine V-förmige Röhre (Fig. 5) sind drei Drähte a b c eingeschmolzen, deren jeder eine kleine kreisförmige Blechplatte trägt; setzt man a mit dem negativen, b mit dem positiven Pol des Induktionsapparats in Verbindung, so pflanzt sich das negative Licht in gerader Linie nur bis c fort, ohne dort um die Ecke zu biegen, und verbindet man a mit dem positiven, c mit dem negativen Pol, so ergießt sich das negative Licht in der zur Polplatte senkrechten Richtung geradlinig nach b hin, ohne sich um den bei a liegenden positiven Pol im geringsten zu kümmern. Es hat den Anschein, als ob die Teilchen der sehr verdünnten Luft von dem negativen Pol mit großer Gewalt senkrecht zur Polfläche fortgeschleudert werden und nun wie Lichtstrahlen geradlinig dahinschießen. Crookes hat daher die Materie in dem Zustand höchster Verdünnung, bei welcher sie dieses Verhalten zeigt, als strahlende Materie bezeichnet. Da, wo die Strahlen des negativen Lichts auf die Glaswand des Gefäßes treffen, erregen sie das Glas zu lebhaftem Selbstleuchten oder Phosphoreszieren; das Thüringer Glas, aus welchem diese Gefäße gewöhnlich verfertigt werden, leuchtet hell apfelgrün, Uranglas dunkler grün, englisches Glas blau. Um die Phosphoreszenz andrer Körper unter der Einwirkung des negativen ↔ Lichts zu beobachten, schließt man sie in Röhren wie Fig. 6 ein; Rubin leuchtet unter diesen Umständen mit roter Farbe, Kalkspat ebenfalls rot, Phenakit blau, Pektolith schwefelgelb, und gewisse Spielarten von Diamant strahlen helles grünes Licht aus.

Fig. 6.
Textfigur: Fig. 6.

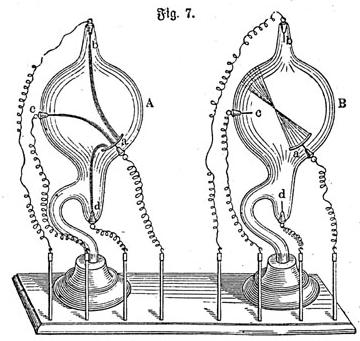

Der wesentliche Unterschied zwischen der elektrischen Entladung in mäßig verdünnter und sehr stark verdünnter Luft läßt sich sehr auffallend an den beiden ganz gleichen, kugelförmigen Gefäßen (Fig. 7 A und B) wahrnehmen, deren ersteres nur bis zu einem gewöhnlichen Grade, das andre aber bis auf etwa ein Milliontel Atmosphäre ausgepumpt ist.

Fig. 7.
Textfigur: Fig. 7.

Verbindet man die Elektrode a, welche die Form einer Schale hat, mit dem negativen, die Elektroden b, c, d der Reihe nach mit dem positiven Pol, so sieht man in dem ersten Gefäß einen roten Lichtstrom von dem jeweiligen positiven Pol nach der negativen Polplatte sich ergießen und an dieser die blaue negative Lichthülle auftreten; in dem andern Gefäß indes sieht man nichts von einer positiven Lichtgarbe; von dem schalenförmigen negativen Pol indes gehen die Strahlen des negativen Lichts aus, laufen im Mittelpunkt der Kugel, von welcher die Schale ein Abschnitt ist, wie in einem Brennpunkt zusammen, gehen darüber hinaus wieder kegelförmig auseinander und erzeugen auf der gegenüberliegenden Glaswand einen Fleck grünen Phosphoreszenzlichts, der sich heiß anfühlt;

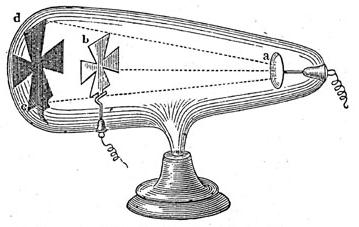

Fig. 8.
Textfigur: Fig. 8.

diesen Weg schlagen sie unbeirrt ein, welchen der Drähte b, c, d man auch zum positiven Pol machen mag. Die Strahlen des negativen Lichts werden
