Schnellsuche:
Info: Zur Zeit wird der Volltextindex aktualisiert. Sie erhalten daher bei Suchen nicht die volle Anzahl an Treffern. Die Aktualisierung dauert typischerweise wenige Minuten.

Brockhaus Konversationslexikon

Autorenkollektiv, F. A. Brockhaus in Leipzig, Berlin und Wien, 14. Auflage, 1894-1896

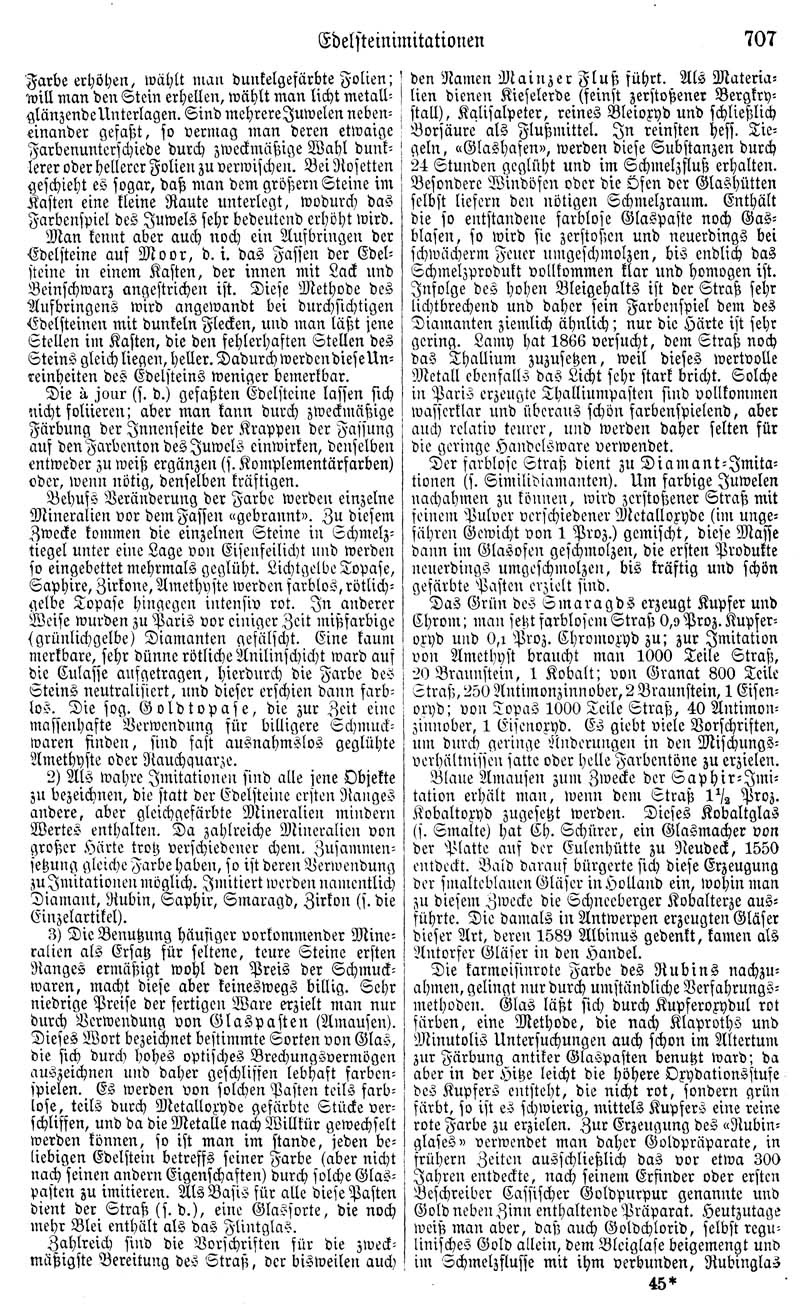

707

Edelsteinimitationen

Farbe erhöhen, wählt man dunkelgefärbte Folien; will man den Stein erhellen, wählt man licht metallglänzende Unterlagen. Sind mehrere Juwelen nebeneinander gefaßt, so vermag man deren etwaige Farbenunterschiede durch zweckmäßige Wahl dunklerer oder hellerer Folien zu verwischen. Bei Rosetten geschieht es sogar, daß man dem größern Steine im Kasten eine kleine Raute unterlegt, wodurch das Farbenspiel des Juwels sehr bedeutend erhöht wird.

Man kennt aber auch noch ein Aufbringen der Edelsteine auf Moor, d. i. das Fassen der Edelsteine in einem Kasten, der innen mit Lack und Beinschwarz angestrichen ist. Diese Methode des Aufbringens wird angewandt bei durchsichtigen Edelsteinen mit dunkeln Flecken, und man läßt jene Stellen im Kasten, die den fehlerhaften Stellen des Steins gleich liegen, heller. Dadurch werden diese Unreinheiten des Edelsteins weniger bemerkbar.

Die à jour (s. d.) gefaßten Edelsteine lassen sich nicht foliieren; aber man kann durch zweckmäßige Färbung der Innenseite der Krappen der Fassung auf den Farbenton des Juwels einwirken, denselben entweder zu weiß ergänzen (s. Komplementärfarben) oder, wenn nötig, denselben kräftigen.

Behufs Veränderung der Farbe werden einzelne Mineralien vor dem Fassen "gebrannt". Zu diesem Zwecke kommen die einzelnen Steine in Schmelztiegel unter eine Lage von Eisenfeilicht und werden so eingebettet mehrmals geglüht. Lichtgelbe Topase, Saphire, Zirkone, Amethyste werden farblos, rötlichgelbe Topase hingegen intensiv rot. In anderer Weise wurden zu Paris vor einiger Zeit mißfarbige (grünlichgelbe) Diamanten gefälscht. Eine kaum merkbare, sehr dünne rötliche Anilinschicht ward auf die Culasse aufgetragen, hierdurch die Farbe des Steins neutralisiert, und dieser erschien dann farblos. Die sog. Goldtopase, die zur Zeit eine massenhafte Verwendung für billigere Schmuckwaren finden, sind fast ausnahmslos geglühte Amethyste oder Rauchquarze.

2) Als wahre Imitationen sind alle jene Objekte zu bezeichnen, die statt der Edelsteine ersten Ranges andere, aber gleichgefärbte Mineralien mindern Wertes enthalten. Da zahlreiche Mineralien von großer Härte trotz verschiedener chem. Zusammensetzung gleiche Farbe haben, so ist deren Verwendung zu Imitationen möglich. Imitiert werden namentlich Diamant, Rubin, Saphir, Smaragd, Zirkon (s. die Einzelartikel).

3) Die Benutzung häufiger vorkommender Mineralien als Ersatz für seltene, teure Steine ersten Ranges ermäßigt wohl den Preis der Schmuckwaren, macht diese aber keineswegs billig. Sehr niedrige Preise der fertigen Ware erzielt man nur durch Verwendung von Glaspasten (Amausen). Dieses Wort bezeichnet bestimmte Sorten von Glas, die sich durch hohes optisches Brechungsvermögen auszeichnen und daher geschliffen lebhaft farbenspielen. Es werden von solchen Pasten teils farblose, teils durch Metalloxyde gefärbte Stücke verschliffen, und da die Metalle nach Willkür gewechselt werden können, so ist man im stande, jeden beliebigen Edelstein betreffs seiner Farbe (aber nicht nach seinen andern Eigenschaften) durch solche Glaspasten zu imitieren. Als Basis für alle diese Pasten dient der Straß (s. d.), eine Glassorte, die noch mehr Blei enthält als das Flintglas.

Zahlreich sind die Vorschriften für die zweckmäßigste Bereitung des Straß, der bisweilen auch ^[Spaltenwechsel] den Namen Mainzer Fluß führt. Als Materialien dienen Kieselerde (feinst zerstoßener Bergkrystall), Kalisalpeter, reines Bleioxyd und schließlich Borsäure als Flußmittel. In reinsten hess. Tiegeln, "Glashafen", werden diese Substanzen durch 24 Stunden geglüht und im Schmelzfluß erhalten. Besondere Windöfen oder die Öfen der Glashütten selbst liefern den nötigen Schmelzraum. Enthält die so entstandene farblose Glaspaste noch Gasblasen, so wird sie zerstoßen und neuerdings bei schwächerm Feuer umgeschmolzen, bis endlich das Schmelzprodukt vollkommen klar und homogen ist. Infolge des hohen Bleigehalts ist der Straß sehr lichtbrechend und daher sein Farbenspiel dem des Diamanten ziemlich ähnlich; nur die Härte ist sehr gering. Lamy hat 1866 versucht, dem Straß noch das Thallium zuzusetzen, weil dieses wertvolle Metall ebenfalls das Licht sehr stark bricht. Solche in Paris erzeugte Thalliumpasten sind vollkommen wasserklar und überaus schön farbenspielend, aber auch relativ teurer, und werden daher selten für die geringe Handelsware verwendet.

Der farblose Straß dient zu Diamant-Imitationen (s. Similidiamanten). Um farbige Juwelen nachahmen zu können, wird zerstoßener Straß mit feinem Pulver verschiedener Metalloxyde (im ungefähren Gewicht von 1 Proz.) gemischt, diese Masse dann im Glasofen geschmolzen, die ersten Produkte neuerdings umgeschmolzen, bis kräftig und schön gefärbte Pasten erzielt sind.

Das Grün des Smaragds erzeugt Kupfer und Chrom; man setzt farblosem Straß 0,9 Proz. Kupferoxyd und 0,1 Proz. Chromoxyd zu; zur Imitation von Amethyst braucht man 1000 Teile Straß, 20 Braunstein, 1 Kobalt; von Granat 800 Teile Straß, 250 Antimonzinnober, 2 Braunstein, 1 Eisenoxyd; von Topas 1000 Teile Straß, 40 Antimonzinnober, 1 Eisenoxyd. Es giebt viele Vorschriften, um durch geringe Änderungen in den Mischungsverhältnissen satte oder helle Farbentöne zu erzielen.

Blaue Amausen zum Zwecke der Saphir-Imitation erhält man, wenn dem Straß 1½ Proz. Kobaltoxyd zugesetzt werden. Dieses Kobaltglas (s. Smalte) hat Ch. Schürer, ein Glasmacher von der Platte auf der Eulenhütte zu Neudeck, 1550 entdeckt. Bald darauf bürgerte sich diese Erzeugung der smalteblauen Gläser in Holland ein, wohin man zu diesem Zwecke die Schneeberger Kobalterze ausführte. Die damals in Antwerpen erzeugten Gläser dieser Art, deren 1589 Albinus gedenkt, kamen als Antorfer Gläser in den Handel.

Die karmoisinrote Farbe des Rubins nachzuahmen, gelingt nur durch umständliche Verfahrungsmethoden. Glas läßt sich durch Kupferoxydul rot färben, eine Methode, die nach Klaproths und Minutolis Untersuchungen auch schon im Altertum zur Färbung antiker Glaspasten benutzt ward; da aber in der Hitze leicht die höhere Oxydationsstufe des Kupfers entsteht, die nicht rot, sondern grün färbt, so ist es schwierig, mittels Kupfers eine reine rote Farbe zu erzielen. Zur Erzeugung des "Rubinglases" verwendet man daher Goldpräparate, in frühern Zeiten ausschließlich das vor etwa 300 Jahren entdeckte, nach seinem Erfinder oder ersten Beschreiber Cassischer Goldpurpur genannte und Gold neben Zinn enthaltende Präparat. Heutzutage weiß man aber, daß auch Goldchlorid, selbst regulinisches Gold allein, dem Bleiglase beigemengt und im Schmelzflusse mit ihm verbunden, Rubinglas
