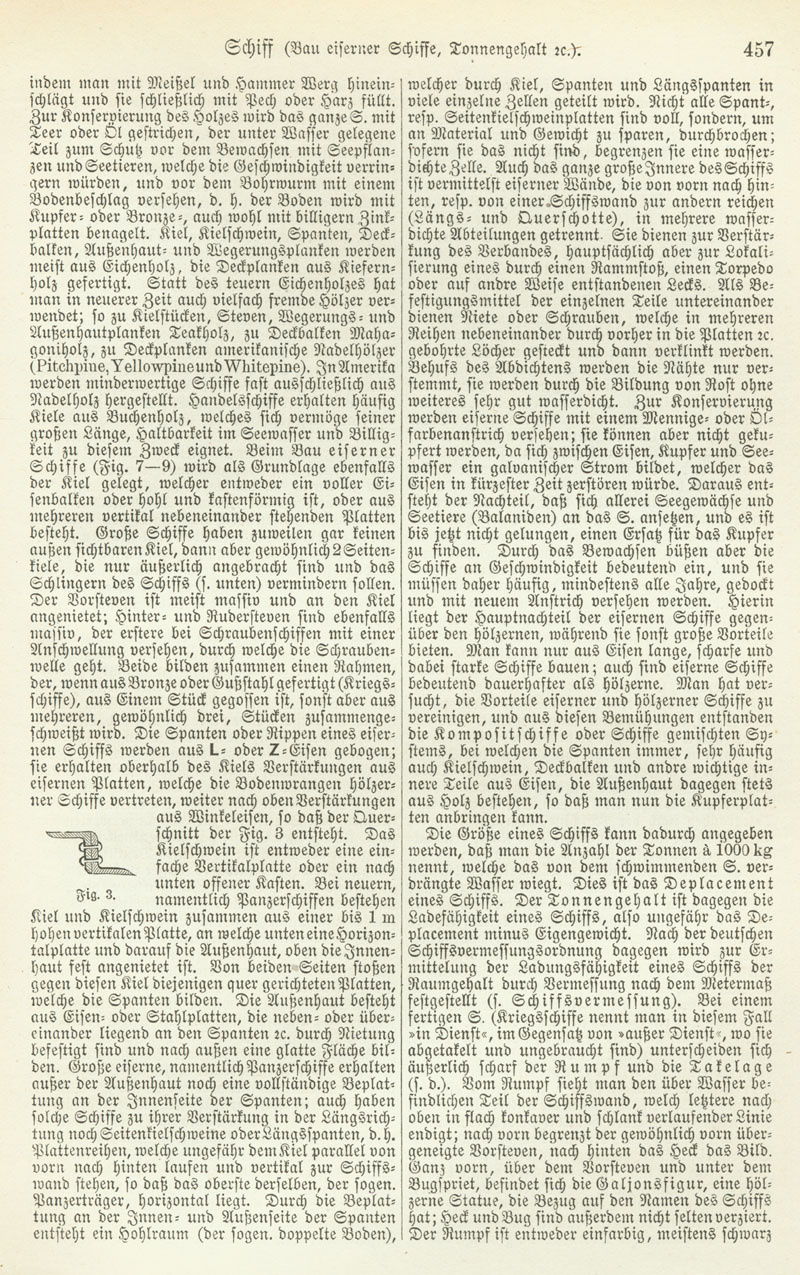

457

Schiff (Bau eiserner Schiffe, Tonnengehalt etc.).

indem man mit Meißel und Hammer Werg hineinschlägt und sie schließlich mit Pech oder Harz füllt. Zur Konservierung des Holzes wird das ganze S. mit Teer oder Öl gestrichen, der unter Wasser gelegene Teil zum Schutz vor dem Bewachsen mit Seepflanzen und Seetieren, welche die Geschwindigkeit verringern würden, und vor dem Bohrwurm mit einem Bodenbeschlag versehen, d. h. der Boden wird mit Kupfer- oder Bronze-, auch wohl mit billigern Zinkplatten benagelt. Kiel, Kielschwein, Spanten, Deckbalken, Außenhaut- und Wegerungsplanken werden meist aus Eichenholz, die Deckplanken aus Kiefernholz gefertigt. Statt des teuern Eichenholzes hat man in neuerer Zeit auch vielfach fremde Hölzer verwendet; so zu Kielstücken, Steven, Wegerungs- und Außenhautplanken Teakholz, zu Deckbalken Mahagoniholz, zu Deckplanken amerikanische Nadelhölzer (Pitchpine, Yellowpine und Whitepine). In Amerika werden minderwertige Schiffe fast ausschließlich aus Nadelholz hergestellt. Handelsschiffe erhalten häufig Kiele aus Buchenholz, welches sich vermöge seiner großen Länge, Haltbarkeit im Seewasser und Billigkeit zu diesem Zweck eignet. Beim Bau eiserner Schiffe (Fig. 7-9) wird als Grundlage ebenfalls der Kiel gelegt, welcher entweder ein voller Eisenbalken oder hohl und kastenförmig ist, oder aus mehreren vertikal nebeneinander stehenden Platten besteht. Große Schiffe haben zuweilen gar keinen außen sichtbaren Kiel, dann aber gewöhnlich 2 Seitenkiele, die nur äußerlich angebracht sind und das Schlingern des Schiffs (s. unten) vermindern sollen. Der Vorsteven ist meist massiv und an den Kiel angenietet; Hinter- und Rudersteven sind ebenfalls massiv, der erstere bei Schraubenschiffen mit einer Anschwellung versehen, durch welche die Schraubenwelle geht. Beide bilden zusammen einen Rahmen, der, wenn aus Bronze oder Gußstahl gefertigt (Kriegsschiffe), aus Einem Stück gegossen ist, sonst aber aus mehreren, gewöhnlich drei, Stücken zusammengeschweißt wird. Die Spanten oder Rippen eines eisernen Schiffs werden aus L- oder Z-Eisen gebogen; sie erhalten oberhalb des Kiels Verstärkungen aus eisernen Platten, welche die Bodenwrangen hölzerner Schiffe vertreten, weiter nach oben Verstärkungen aus Winkeleisen, so daß der Querschnitt der Fig. 3 entsteht. Das Kielschwein ist entweder eine einfache Vertikalplatte oder ein nach unten offener Kasten. Bei neuern, namentlich Panzerschiffen bestehen Kiel und Kielschwein zusammen aus einer bis 1 m hohen vertikalen Platte, an welche unten eine Horizontalplatte und darauf die Außenhaut, oben die Innenhaut fest angenietet ist. Von beiden Seiten stoßen gegen diesen Kiel diejenigen quer gerichteten Platten, welche die Spanten bilden. Die Außenhaut besteht aus Eisen- oder Stahlplatten, die neben- oder übereinander liegend an den Spanten etc. durch Nietung befestigt sind und nach außen eine glatte Fläche bilden. Große eiserne, namentlich Panzerschiffe erhalten außer der Außenhaut noch eine vollständige Beplattung an der Innenseite der Spanten; auch haben solche Schiffe zu ihrer Verstärkung in der Längsrichtung noch Seitenkielschweine oder Längsspanten, d. h. Plattenreihen, welche ungefähr dem Kiel parallel von vorn nach hinten laufen und vertikal zur Schiffswand stehen, so daß das oberste derselben, der sogen. Panzerträger, horizontal liegt. Durch die Beplattung an der Innen- und Außenseite der Spanten entsteht ein Hohlraum (der sogen. doppelte Boden), welcher durch Kiel, Spanten und Längsspanten in viele einzelne Zellen geteilt wird. Nicht alle Spant-, resp. Seitenkielschweinplatten sind voll, sondern, um an Material und Gewicht zu sparen, durchbrochen; sofern sie das nicht sind, begrenzen sie eine wasserdichte Zelle. Auch das ganze große Innere des Schiffs ist vermittelst eiserner Wände, die von vorn nach hinten, resp. von einer Schiffswand zur andern reichen (Längs- und Querschotte), in mehrere wasserdichte Abteilungen getrennt. Sie dienen zur Verstärkung des Verbandes, hauptsächlich aber zur Lokalisierung eines durch einen Rammstoß, einen Torpedo oder auf andre Weise entstandenen Lecks. Als Befestigungsmittel der einzelnen Teile untereinander dienen Niete oder Schrauben, welche in mehreren Reihen nebeneinander durch vorher in die Platten etc. gebohrte Löcher gesteckt und dann verklinkt werden. Behufs des Abdichtens werden die Nähte nur verstemmt, sie werden durch die Bildung von Rost ohne weiteres sehr gut wasserdicht. Zur Konservierung werden eiserne Schiffe mit einem Mennige- oder Ölfarbenanstrich versehen; sie können aber nicht gekupfert werden, da sich zwischen Eisen, Kupfer und Seewasser ein galvanischer Strom bildet, welcher das Eisen in kürzester Zeit zerstören würde. Daraus entsteht der Nachteil, daß sich allerlei Seegewächse und Seetiere (Balaniden) an das S. ansetzen, und es ist bis jetzt nicht gelungen, einen Ersatz für das Kupfer zu finden. Durch das Bewachsen büßen aber die Schiffe an Geschwindigkeit bedeutend ein, und sie müssen daher häufig, mindestens alle Jahre, gedockt und mit neuem Anstrich versehen werden. Hierin liegt der Hauptnachteil der eisernen Schiffe gegenüber den hölzernen, während sie sonst große Vorteile bieten. Man kann nur aus Eisen lange, scharfe und dabei starke Schiffe bauen; auch sind eiserne Schiffe bedeutend dauerhafter als hölzerne. Man hat versucht, die Vorteile eiserner und hölzerner Schiffe zu vereinigen, und aus diesen Bemühungen entstanden die Kompositschiffe oder Schiffe gemischten Systems, bei welchen die Spanten immer, sehr häufig auch Kielschwein, Deckbalken und andre wichtige innere Teile aus Eisen, die Außenhaut dagegen stets aus Holz bestehen, so daß man nun die Kupferplatten anbringen kann.

Die Größe eines Schiffs kann dadurch angegeben werden, daß man die Anzahl der Tonnen à 1000 kg nennt, welche das von dem schwimmenden S. verdrängte Wasser wiegt. Dies ist das Deplacement eines Schiffs. Der Tonnengehalt ist dagegen die Ladefähigkeit eines Schiffs, also ungefähr das Deplacement minus Eigengewicht. Nach der deutschen Schiffsvermessungsordnung dagegen wird zur Ermittelung der Ladungsfähigkeit eines Schiffs der Raumgehalt durch Vermessung nach dem Metermaß festgestellt (s. Schiffsvermessung). Bei einem fertigen S. (Kriegsschiffe nennt man in diesem Fall "in Dienst", im Gegensatz von "außer Dienst", wo sie abgetakelt und ungebraucht sind) unterscheiden sich äußerlich scharf der Rumpf und die Takelage (s. d.). Vom Rumpf sieht man den über Wasser befindlichen Teil der Schiffswand, welch letztere nach oben in flach konkaver und schlank verlaufender Linie endigt; nach vorn begrenzt der gewöhnlich vorn übergeneigte Vorsteven, nach hinten das Heck das Bild. Ganz vorn, über dem Vorsteven und unter dem Bugspriet, befindet sich die Galjonsfigur, eine hölzerne Statue, die Bezug auf den Namen des Schiffs hat; Heck und Bug sind außerdem nicht selten verziert. Der Rumpf ist entweder einfarbig, meistens schwarz

^[Abb.: Fig. 3: L- oder Z- Eisen.]
