Schlagworte auf dieser Seite: Brücke

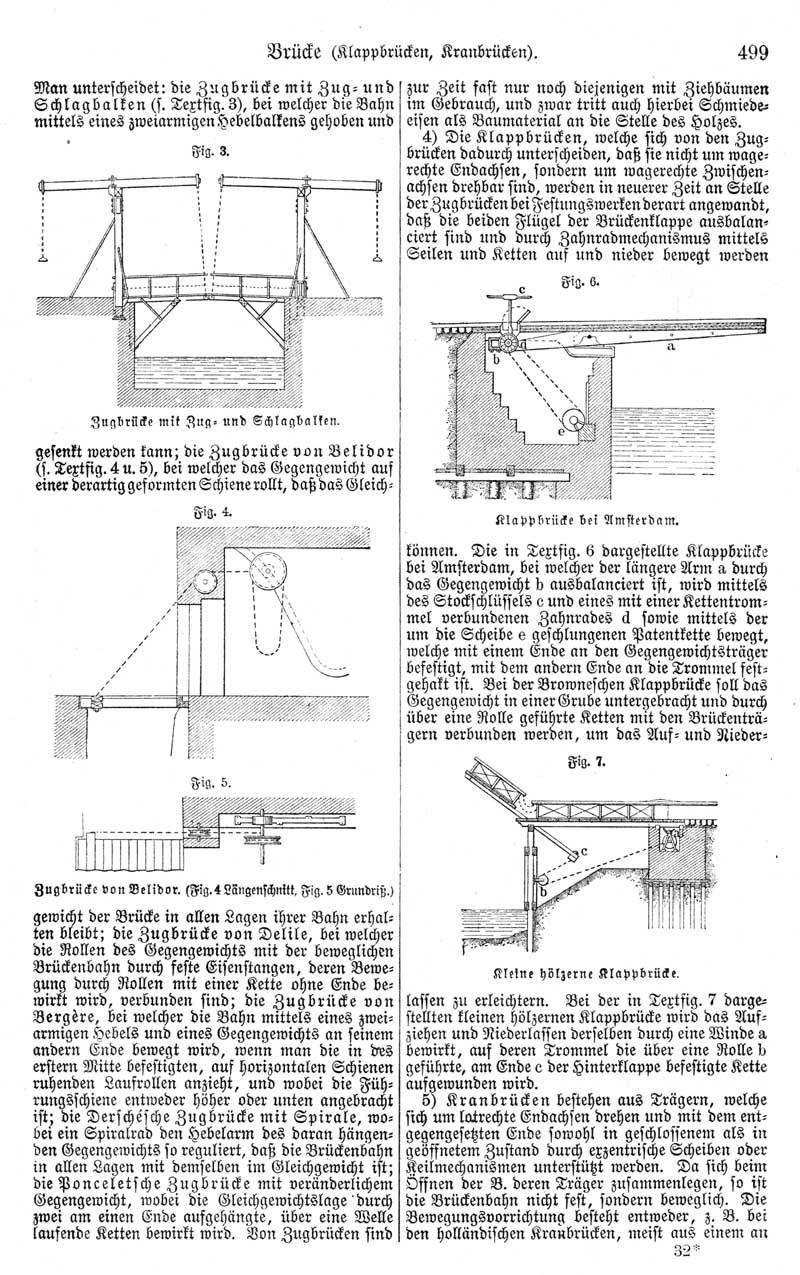

499

Brücke (Klappbrücken, Kranbrücken).

Man unterscheidet: die Zugbrücke mit Zug- und Schlagbalken (s. Textfig. 3), bei welcher die Bahn mittels eines zweiarmigen Hebelbalkens gehoben und gesenkt werden kann; die Zugbrücke von Belidor (s. Textfig. 4 u. 5), bei welcher das Gegengewicht auf einer derartig geformten Schiene rollt, daß das Gleichgewicht der Brücke in allen Lagen ihrer Bahn erhalten bleibt; die Zugbrücke von Delile, bei welcher die Rollen des Gegengewichts mit der beweglichen Brückenbahn durch feste Eisenstangen, deren Bewegung durch Rollen mit einer Kette ohne Ende bewirkt wird, verbunden sind; die Zugbrücke von Bergère, bei welcher die Bahn mittels eines zweiarmigen Hebels und eines Gegengewichts an seinem andern Ende bewegt wird, wenn man die in des erstern Mitte befestigten, auf horizontalen Schienen ruhenden Laufrollen anzieht, und wobei die Führungsschiene entweder höher oder unten angebracht ist; die Derschésche Zugbrücke mit Spirale, wobei ein Spiralrad den Hebelarm des daran hängenden Gegengewichts so reguliert, daß die Brückenbahn in allen Lagen mit demselben im Gleichgewicht ist; die Ponceletsche Zugbrücke mit veränderlichem Gegengewicht, wobei die Gleichgewichtslage durch zwei am einen Ende aufgehängte, über eine Welle laufende Ketten bewirkt wird. Von Zugbrücken sind zur Zeit fast nur noch diejenigen mit Ziehbäumen im Gebrauch, und zwar tritt auch hierbei Schmiedeeisen als Baumaterial an die Stelle des Holzes.

4) Die Klappbrücken, welche sich von den Zugbrücken dadurch unterscheiden, daß sie nicht um wagerechte Endachsen, sondern um wagerechte Zwischenachsen drehbar sind, werden in neuerer Zeit an Stelle der Zugbrücken bei Festungswerken derart angewandt, daß die beiden Flügel der Brückenklappe ausbalanciert sind und durch Zahnradmechanismus mittels Seilen und Ketten auf und nieder bewegt werden können. Die in Textfig. 6 dargestellte Klappbrücke bei Amsterdam, bei welcher der längere Arm a durch das Gegengewicht b ausbalanciert ist, wird mittels des Stockschlüssels c und eines mit einer Kettentrommel verbundenen Zahnrades d sowie mittels der um die Scheibe e geschlungenen Patentkette bewegt, welche mit einem Ende an den Gegengewichtsträger befestigt, mit dem andern Ende an die Trommel festgehakt ist. Bei der Browneschen Klappbrücke soll das Gegengewicht in einer Grube untergebracht und durch über eine Rolle geführte Ketten mit den Brückenträgern verbunden werden, um das Auf- und Niederlassen zu erleichtern. Bei der in Textfig. 7 dargestellten kleinen hölzernen Klappbrücke wird das Aufziehen und Niederlassen derselben durch eine Winde a bewirkt, auf deren Trommel die über eine Rolle b geführte, am Ende c der Hinterklappe befestigte Kette aufgewunden wird.

5) Kranbrücken bestehen aus Trägern, welche sich um lotrechte Endachsen drehen und mit dem entgegengesetzten Ende sowohl in geschlossenem als in geöffnetem Zustand durch exzentrische Scheiben oder Keilmechanismen unterstützt werden. Da sich beim Öffnen der B. deren Träger zusammenlegen, so ist die Brückenbahn nicht fest, sondern beweglich. Die Bewegungsvorrichtung besteht entweder, z. B. bei den holländischen Kranbrücken, meist aus einem an

^[Abb.: Fig. 3. Zugbrücke mit Zug- und Schlagbalken.]

^[Abb.: Zugbrücke von Belidor. (Fig. 4 Längenschnitt, Fig. 5 Grundriß.)]

^[Abb.: Fig. 6. Klappbrücke bei Amsterdam.]

^[Abb.: Fig. 7. Kleine hölzerne Klappbrücke.]
