Brücke (Drehbrücken, Schiffbrücken).

der B. befestigten, innen gezahnten Kreissegment, in welches ein am Ufer befestigtes Zahnrad mit lotrechter Achse eingreift, oder aus einer an der B. drehbar befestigten Schubstange mit Kette und Bockwinde am Ufer. Bei der in Textfig. 8 dargestellten Kranbrücke bei Zwolle sind die Wendesäulen mit den Trägern fischbandartig verbunden und stehen unten in offenen Pfannen, während die erstere umfassenden Halsbänder mit dem Mauerwerk verankert und die freien Enden durch exzentrische Scheiben unterstützt sind. Die Kranbrücke über den Georgsfehnkanal besitzt eine durch Schraubenvorrichtungen justierbare Wendesäule, während die Unterstützung der freien Enden durch Keile und die Bewegung mittels Bockwinde durch Schubstange und Kette bewirkt wird.

Die Träger der in Textfig. 9 abgebildeten Kranbrücke über die Vecht sind Blechträger, welche durch die lotrechte Wendesäule und die Streben unterstützt werden.

6) Drehbrücken (s. Tafel III, Fig. 2-9) sind diejenigen beweglichen Brücken, deren Brückenbahnen teils von der Hand, teils mit Hilfe von Mechanismen sich um lotrechte Zwischenachsen drehen lassen. Hierbei ruhen sie entweder auf Rollkränzen und sind mit Führungszapfen versehen (Rollkranzbrücken), auf feststehenden oder auf beweglichen, durch Schrauben, hydraulischen Druck oder Hebel hebbaren Stützzapfen ohne Rollkranz (Stützzapfenbrücken). Wegen geringerer Reibungswiderstände werden Rollkränze mit Führungszapfen bei größern, Stützzapfen ohne Rollkränze bei kleinern Drehbrücken, ferner wegen geringern Kraftbedarfs beim Betrieb feste Stützzapfen in Verbindung mit beweglichen Mechanismen unter den Trägerenden den beweglichen Stützzapfen meist vorgezogen. Auch die gleichzeitige Verwendung des Drehzapfens und eines Rollkranzes zum Tragen je eines Teils der Brückenlast wird in einzelnen Fällen mit Vorteil angewandt. Unter den Aus- und Einschwenkvorrichtungen der Drehbrücken sind die verbreitetsten die Zahnradmechanismen, welche bei kleinen Brücken von der Hand, bei größern durch Dampfkraft oder hydraulischen Druck in Bewegung gesetzt werden. Die Hebung und Senkung sowie die Stützung der Brückenenden wird teils durch Keile oder Kniehebel, teils, um einer mangelhaften Stützung durch abgenutzte Heb- und Senkvorrichtungen zu begegnen, durch Rollen oder Exzenter in Verbindung mit Pendeln oder Böcken bewirkt, welche man durch entsprechende Mechanismen aus- und einrückt. Hiermit werden, wo dies die Sicherheit des Betriebes erfordert, geeignete Signalvorrichtungen verbunden. Bei kleinern Spannweiten werden, der einfachern Herstellung halber, meistens Blechträger mit parallelen (Fig. 3 und 9) oder mit gekrümmten Gurten (Fig. 6), bei größern Spannweiten, besonders wo Sturmdruck den Trägern mit vollen Wandungen gefährlich werden könnte, stets Träger mit gegliederten Wandungen und parallelen (Fig. 8) oder gekrümmten Gurten (Fig. 4) in Anwendung gebracht. Die Drehbrücken sind entweder gleicharmige, welche in der Mitte auf Drehpfeilern und im geschlossenen Zustand an den Enden auf Aufschlagepfeilern ruhen, oder ungleicharmige Drehbrücken, welche entweder einflügelige (Fig. 3) oder zweiflügelige (Fig. 7) sind, je nachdem sie im geschlossenen Zustand über die ganze oder halbe Öffnung hinwegreichen, und im letztern Fall meist durch Riegel verbunden werden. Die in Fig. 8 dargestellte einflügelige Drehbrücke am Bassin Joliette in Marseille, deren Zapfen durch hydraulischen Druck etwas gehoben werden kann, läßt sich hierdurch, wenn nur geringe Hebungen nötig sind, als Klappbrücke benutzen, während sie, wenn größere Schiffe zu passieren haben, völlig ausgeschwenkt wird.

7) Schiffbrücken (s. Tafel III, Fig. 10) sind Brücken mit einer auf Pontons (Brückenschiffen) ruhenden, mehr oder minder elastischen, mit dem Steigen und Fallen des Wassers sich hebenden und senkenden Brückenbahn, welche entweder einen Straßenverkehr, wie unter andern die Schiffbrücken in Mainz, Koblenz, Köln, oder einen Eisenbahnverkehr in Verbindung mit Straßenverkehr, wie unter andern die Eisenbahnschiffbrücken in Maxau und Speier, aufzunehmen bestimmt sind und im Winter ganz, in eisfreier Zeit zur Herstellung der Schiffahrtsverbindung jochweise abgefahren werden. Die einfachsten Schiffbrücken sind die auf Einem Ponton ruhenden, welche, wie die in den Kanälen Irlands, deren Wasserstand nur unbedeutend schwankt, gebräuchlichen Pontonbrücken, beim Schließen der Länge nach in den Kanal, beim Öffnen in eine der Länge und Breite des Pontons entsprechende Nische eingefahren werden. Die aus einer Balkenlage mit Bohlenbelag bestehende Brückenbahn ist somit breiter als der Kanal selbst, so daß sie während des Landverkehrs auf den Kanalwänden ruht, und ist beiderseits mit Brüstungen versehen. Größere, über Wasserläufe

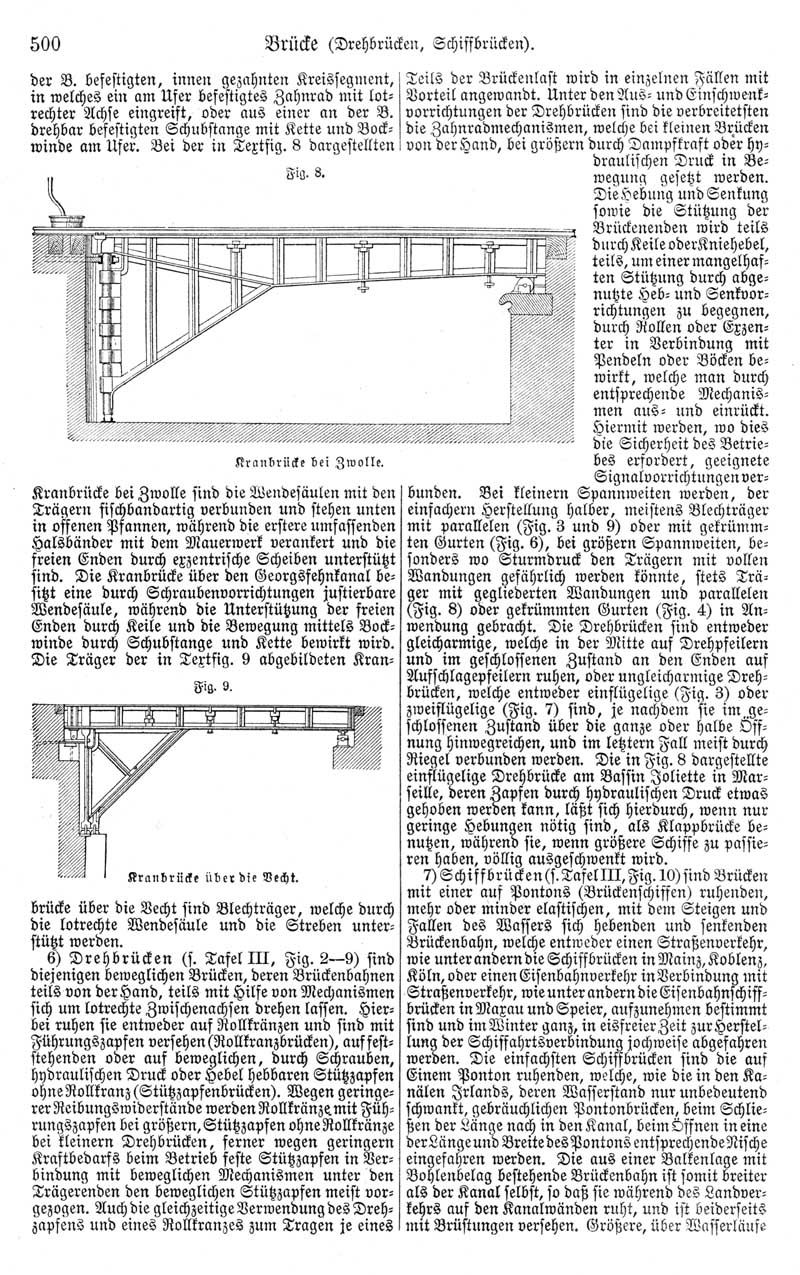

^[Abb.: Fig. 8. Kranbrücke bei Zwolle. Fig. 9. Kranbrücke über die Vecht.]
