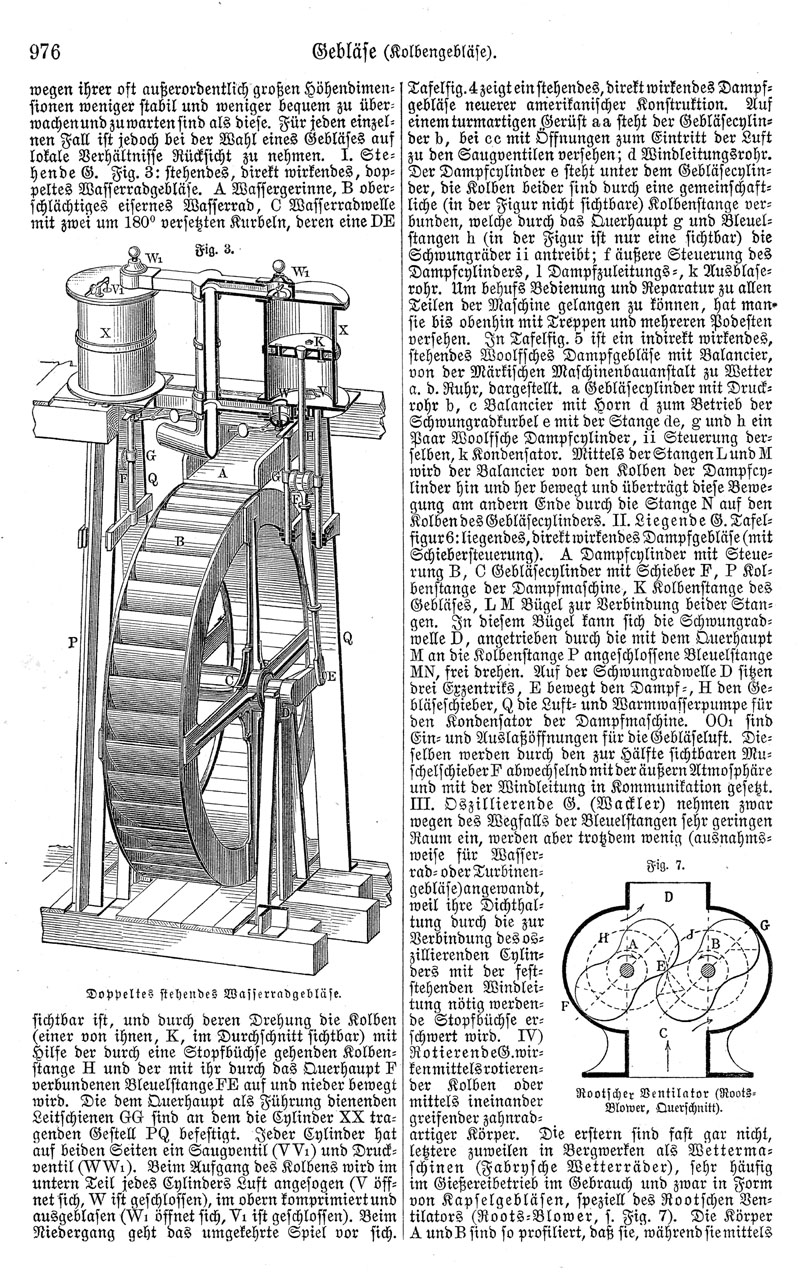

976

Gebläse (Kolbengebläse).

wegen ihrer oft außerordentlich großen Höhendimensionen weniger stabil und weniger bequem zu überwachen und zu warten sind als diese. Für jeden einzelnen Fall ist jedoch bei der Wahl eines Gebläses auf lokale Verhältnisse Rücksicht zu nehmen.

I. Stehende G. Fig. 3: stehendes, direkt wirkendes, doppeltes Wasserradgebläse. A Wassergerinne, B oberschlächtiges eisernes Wasserrad, C Wasserradwelle mit zwei um 180° versetzten Kurbeln, deren eine DE sichtbar ist, und durch deren Drehung die Kolben (einer von ihnen, K, im Durchschnitt sichtbar) mit Hilfe der durch eine Stopfbüchse gehenden Kolbenstange H und der mit ihr durch das Querhaupt F verbundenen Bleuelstange FE auf und nieder bewegt wird. Die dem Querhaupt als Führung dienenden Leitschienen GG sind an dem die Cylinder XX tragenden Gestell PQ befestigt. Jeder Cylinder hat auf beiden Seiten ein Saugventil (VV1^[VV<sub>1</sub>]) und Druckventil (WW1^[WW<sub>1</sub>]). Beim Aufgang des Kolbens wird im untern Teil jedes Cylinders Luft angesogen (V öffnet sich, W ist geschlossen), im obern komprimiert und ausgeblasen (W1^[W<sub>1</sub>] öffnet sich, V1^[V<sub>1</sub>] ist geschlossen). Beim Niedergang geht das umgekehrte Spiel vor sich. Tafelfig. 4 zeigt ein stehendes, direkt wirkendes Dampfgebläse neuerer amerikanischer Konstruktion. Auf einem turmartigen Gerüst aa steht der Gebläsecylinder b, bei cc mit Öffnungen zum Eintritt der Luft zu den Saugventilen versehen; d Windleitungsrohr. Der Dampfcylinder e steht unter dem Gebläsecylinder, die Kolben beider sind durch eine gemeinschaftliche (in der Figur nicht sichtbare) Kolbenstange verbunden, welche durch das Querhaupt g und Bleuelstangen h (in der Figur ist nur eine sichtbar) die Schwungräder ii antreibt; f äußere Steuerung des Dampfcylinders, l Dampfzuleitungs-, k Ausblaserohr. Um behufs Bedienung und Reparatur zu allen Teilen der Maschine gelangen zu können, hat man sie bis obenhin mit Treppen und mehreren Podesten versehen. In Tafelfig. 5 ist ein indirekt wirkendes, stehendes Woolfsches Dampfgebläse mit Balancier, von der Märkischen Maschinenbauanstalt zu Wetter a. d. Ruhr, dargestellt. a Gebläsecylinder mit Druckrohr b, c Balancier mit Horn d zum Betrieb der Schwungradkurbel e mit der Stange de, g und h ein Paar Woolfsche Dampfcylinder, ii Steuerung derselben, k Kondensator. Mittels der Stangen L und M wird der Balancier von den Kolben der Dampfcylinder hin und her bewegt und überträgt diese Bewegung am andern Ende durch die Stange auf den Kolben des Gebläsecylinders.

II. Liegende G. Tafelfigur 6: liegendes, direkt wirkendes Dampfgebläse (mit Schiebersteuerung). A Dampfcylinder mit Steuerung B, C Gebläsecylinder mit Schieber F, P Kolbenstange der Dampfmaschine, K Kolbenstange des Gebläses, L M Bügel zur Verbindung beider Stangen. In diesem Bügel kann sich die Schwungradwelle D, angetrieben durch die mit dem Querhaupt M an die Kolbenstange P angeschlossene Bleuelstange MN, frei drehen. Auf der Schwungradwelle D sitzen drei Exzentriks, E bewegt den Dampf-, H den Gebläseschieber, Q die Luft- und Warmwasserpumpe für den Kondensator der Dampfmaschine. OO1^[OO<sub>1</sub>] sind Ein- und Auslaßöffnungen für die Gebläseluft. Dieselben werden durch den zur Hälfte sichtbaren Muschelschieber F abwechselnd mit der äußern Atmosphäre und mit der Windleitung in Kommunikation gesetzt.

III. Oszillierende G. (Wackler) nehmen zwar wegen des Wegfalls der Bleuelstangen sehr geringen Raum ein, werden aber trotzdem wenig (ausnahmsweise für Wasserrad- oder Turbinengebläse) angewandt, weil ihre Dichthaltung durch die zur Verbindung des oszillierenden Cylinders mit der feststehenden Windleitung nötig werdende Stopfbüchse erschwert wird. IV) Rotierende G. wirken mittels rotierender Kolben oder mittels ineinander greifender zahnradartiger Körper. Die erstern sind fast gar nicht, letztere zuweilen in Bergwerken als Wettermaschinen (Fabrysche Wetterräder), sehr häufig im Gießereibetrieb im Gebrauch und zwar in Form von Kapselgebläsen, speziell des Rootschen Ventilators (Roots-Blower, s. Fig. 7). Die Körper A und B sind so profiliert, daß sie, während sie mittels

^[Abb.: Fig. 3. Doppeltes stehendes Wasserradgebläse]

^[Abb.: Fig. 7. Rootscher Ventilator (Roots-Blower, Querschnitt).]
