Meyers Konversationslexikon

Autorenkollektiv, Verlag des Bibliographischen Instituts, Leipzig und Wien, Vierte Auflage, 1885-1892

Schlagworte auf dieser Seite: Ofen

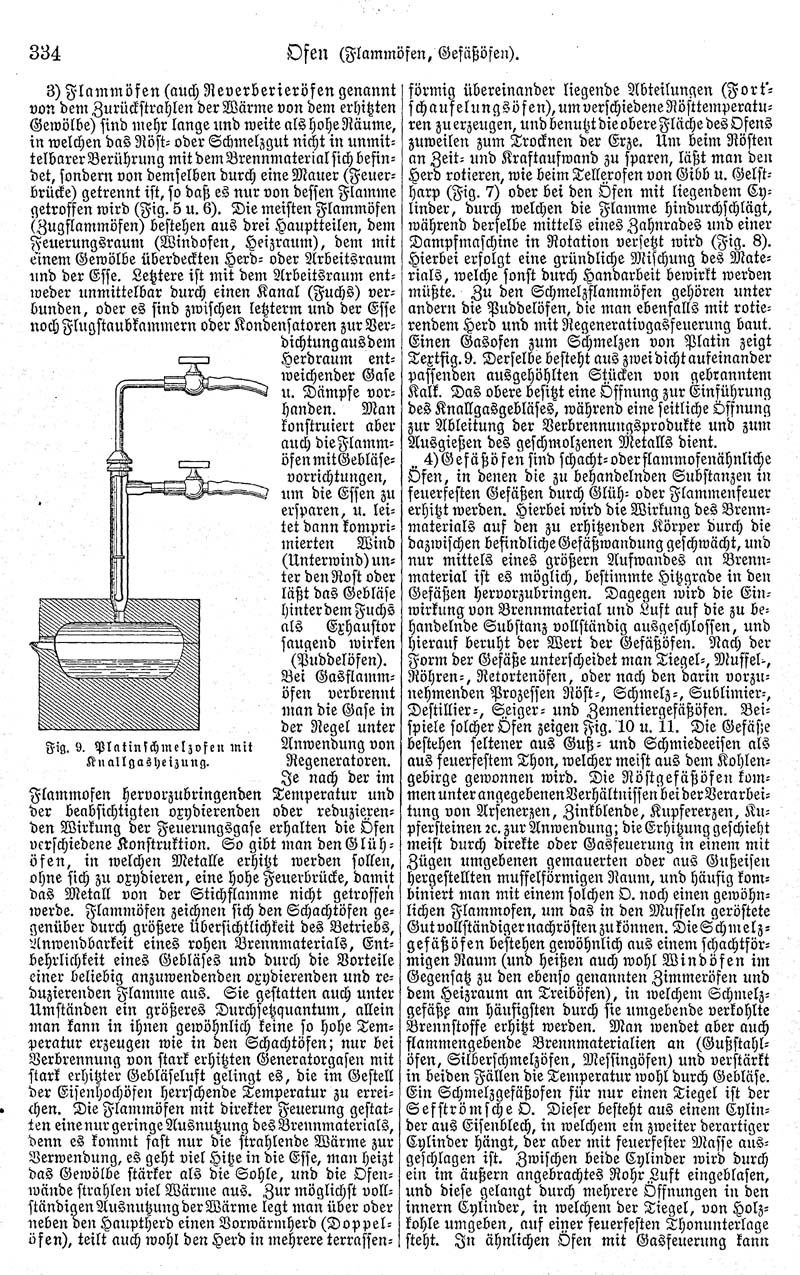

334

Ofen (Flammöfen, Gefäßöfen).

3) Flammöfen (auch Reverberieröfen genannt von dem Zurückstrahlen der Wärme von dem erhitzten Gewölbe) sind mehr lange und weite als hohe Räume, in welchen das Röst- oder Schmelzgut nicht in unmittelbarer Berührung mit dem Brennmaterial sich befindet, sondern von demselben durch eine Mauer (Feuerbrücke) getrennt ist, so daß es nur von dessen Flamme getroffen wird (Fig. 5 u. 6). Die meisten Flammöfen (Zugflammöfen) bestehen aus drei Hauptteilen, dem Feuerungsraum (Windofen, Heizraum), dem mit einem Gewölbe überdeckten Herd- oder Arbeitsraum und der Esse. Letztere ist mit dem Arbeitsraum entweder unmittelbar durch einen Kanal (Fuchs) verbunden, oder es sind zwischen letzterm und der Esse noch Flugstaubkammern oder Kondensatoren zur Verdichtung aus dem Herdraum entweichender Gase u. Dämpfe vorhanden. Man konstruiert aber auch die Flammöfen mit Gebläsevorrichtungen, um die Essen zu ersparen, u. leitet dann komprimierten Wind (Unterwind) unter den Rost oder läßt das Gebläse hinter dem Fuchs als Exhaustor saugend wirken (Puddelöfen). Bei Gasflammöfen verbrennt man die Gase in der Regel unter Anwendung von Regeneratoren. Je nach der im Flammofen hervorzubringenden Temperatur und der beabsichtigten oxydierenden oder reduzierenden Wirkung der Feuerungsgase erhalten die Öfen verschiedene Konstruktion. So gibt man den Glühöfen, in welchen Metalle erhitzt werden sollen, ohne sich zu oxydieren, eine hohe Feuerbrücke, damit das Metall von der Stichflamme nicht getroffen werde. Flammöfen zeichnen sich den Schachtöfen gegenüber durch größere Übersichtlichkeit des Betriebs, Anwendbarkeit eines rohen Brennmaterials, Entbehrlichkeit eines Gebläses und durch die Vorteile einer beliebig anzuwendenden oxydierenden und reduzierenden Flamme aus. Sie gestatten auch unter Umständen ein größeres Durchsetzquantum, allein man kann in ihnen gewöhnlich keine so hohe Temperatur erzeugen wie in den Schachtöfen; nur bei Verbrennung von stark erhitzten Generatorgasen mit stark erhitzter Gebläseluft gelingt es, die im Gestell der Eisenhochöfen herrschende Temperatur zu erreichen. Die Flammöfen mit direkter Feuerung gestatten eine nur geringe Ausnutzung des Brennmaterials, denn es kommt fast nur die strahlende Wärme zur Verwendung, es geht viel Hitze in die Esse, man heizt das Gewölbe stärker als die Sohle, und die Ofenwände strahlen viel Wärme aus. Zur möglichst vollständigen Ausnutzung der Wärme legt man über oder neben den Hauptherd einen Vorwärmherd (Doppelöfen), teilt auch wohl den Herd in mehrere terrassenförmig übereinander liegende Abteilungen (Fortschaufelungsöfen), um verschiedene Rösttemperaturen zu erzeugen, und benutzt die obere Fläche des Ofens zuweilen zum Trocknen der Erze. Um beim Rösten an Zeit- und Kraftaufwand zu sparen, läßt man den Herd rotieren, wie beim Tellerofen von Gibb u. Gelstharp (Fig. 7) oder bei den Öfen mit liegendem Cylinder, durch welchen die Flamme hindurchschlägt, während derselbe mittels eines Zahnrades und einer Dampfmaschine in Rotation versetzt wird (Fig. 8). Hierbei erfolgt eine gründliche Mischung des Materials, welche sonst durch Handarbeit bewirkt werden müßte. Zu den Schmelzflammöfen gehören unter andern die Puddelöfen, die man ebenfalls mit rotierendem Herd und mit Regenerativgasfeuerung baut. Einen Gasofen zum Schmelzen von Platin zeigt Textfig. 9. Derselbe besteht aus zwei dicht aufeinander passenden ausgehöhlten Stücken von gebranntem Kalk. Das obere besitzt eine Öffnung zur Einführung des Knallgasgebläses, während eine seitliche Öffnung zur Ableitung der Verbrennungsprodukte und zum Ausgießen des geschmolzenen Metalls dient.

4) Gefäßöfen sind schacht- oder flammofenähnliche Öfen, in denen die zu behandelnden Substanzen in feuerfesten Gefäßen durch Glüh- oder Flammenfeuer erhitzt werden. Hierbei wird die Wirkung des Brennmaterials auf den zu erhitzenden Körper durch die dazwischen befindliche Gefäßwandung geschwächt, und nur mittels eines größern Aufwandes an Brennmaterial ist es möglich, bestimmte Hitzgrade in den Gefäßen hervorbringen. Dagegen wird die Einwirkung von Brennmaterial und Luft auf die zu behandelnde Substanz vollständig ausgeschlossen, und hierauf beruht der Wert der Gefäßöfen. Nach der Form der Gefäße unterscheidet man Tiegel-, Muffel-, Röhren-, Retortenöfen, oder nach den darin vorzunehmenden Prozessen Röst-, Schmelz-, Sublimier-, Destillier-, Seiger- und Zementiergefäßöfen. Beispiele solcher Öfen zeigen Fig. 10 u. 11. Die Gefäße bestehen seltener aus Guß- und Schmiedeeisen als aus feuerfestem Thon, welcher meist aus dem Kohlengebirge gewonnen wird. Die Röstgefäßöfen kommen unter angegebenen Verhältnissen bei der Verarbeitung von Arsenerzen, Zinkblende, Kupfererzen, Kupfersteinen etc. zur Anwendung; die Erhitzung geschieht meist durch direkte oder Gasfeuerung in einem mit Zügen umgebenen gemauerten oder aus Gußeisen hergestellten muffelförmigen Raum, und häufig kombiniert man mit einem solchen O. noch einen gewöhnlichen Flammofen, um das in den Muffeln geröstete Gut vollständiger nachrösten zu können. Die Schmelzgefäßöfen bestehen gewöhnlich aus einem schachtförmigen Raum (und heißen auch wohl Windöfen im Gegensatz zu den ebenso genannten Zimmeröfen und dem Heizraum an Treiböfen), in welchem Schmelzgefäße am häufigsten durch sie umgebende verkohlte Brennstoffe erhitzt werden. Man wendet aber auch flammengebende Brennmaterialien an (Gußstahlöfen, Silberschmelzöfen, Messingöfen) und verstärkt in beiden Fällen die Temperatur wohl durch Gebläse. Ein Schmelzgefäßofen für nur einen Tiegel ist der Sefströmsche O. Dieser besteht aus einem Cylinder aus Eisenblech, in welchem ein zweiter derartiger Cylinder hängt, der aber mit feuerfester Masse ausgeschlagen ist. Zwischen beide Cylinder wird durch ein im äußern angebrachtes Rohr Luft eingeblasen, und diese gelangt durch mehrere Öffnungen in den innern Cylinder, in welchem der Tiegel, von Holzkohle umgeben, auf einer feuerfesten Thonunterlage steht. In ähnlichen Öfen mit Gasfeuerung kann

^[Abb.: Fig. 9. Platinschmelzofen mit Knallgasheizung.]
