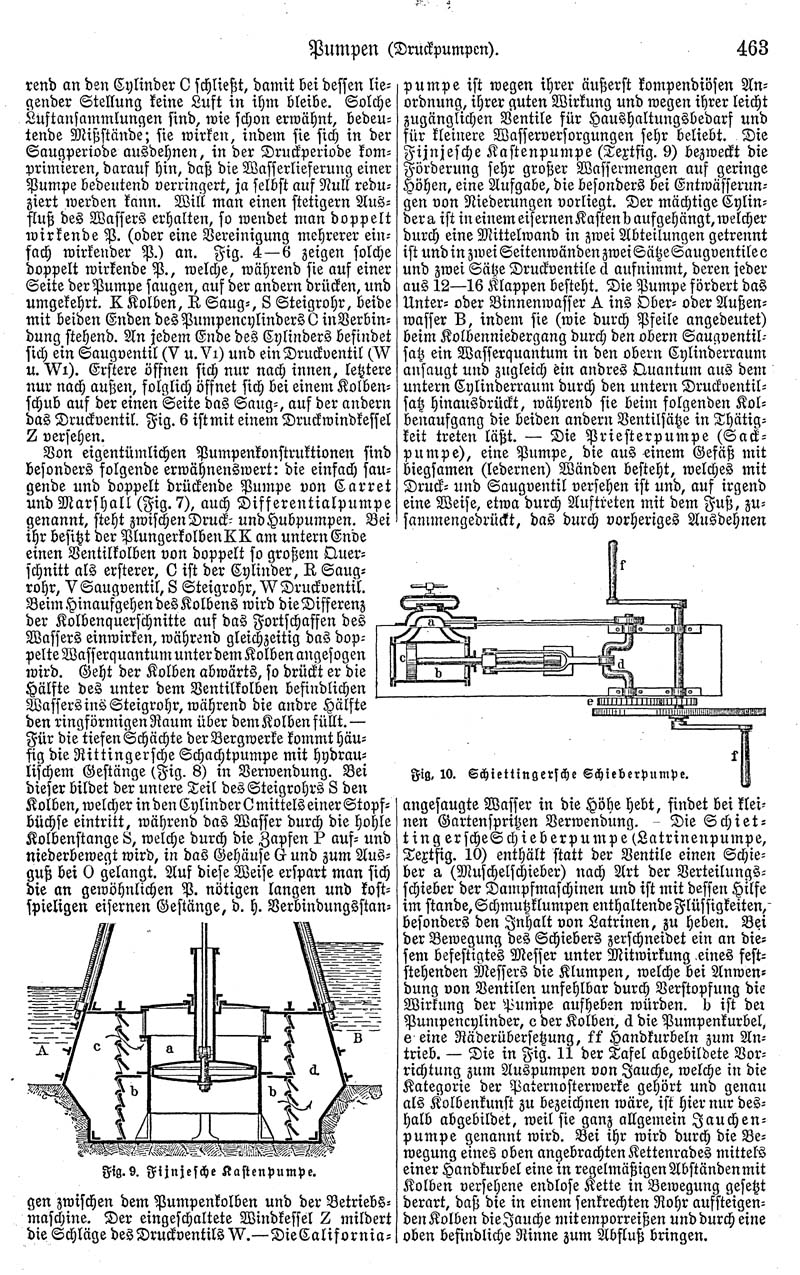

463

Pumpen (Druckpumpen).

rend an den Cylinder C schließt, damit bei dessen liegender Stellung keine Luft in ihm bleibe. Solche Luftansammlungen sind, wie schon erwähnt, bedeutende Mißstände; sie wirken, indem sie sich in der Saugperiode ausdehnen, in der Druckperiode komprimieren, darauf hin, daß die Wasserlieferung einer Pumpe bedeutend verringert, ja selbst auf Null reduziert werden kann. Will man einen stetigern Ausfluß des Wassers erhalten, so wendet man doppelt wirkende P. (oder eine Vereinigung mehrerer einfach wirkender P.) an. Fig. 4-6 zeigen solche doppelt wirkende P., welche, während sie auf einer Seite der Pumpe saugen, auf der andern drücken, und umgekehrt. K Kolben, R Saug-, S Steigrohr, beide mit beiden Enden des Pumpencylinders C in Verbindung stehend. An jedem Ende des Cylinders befindet sich ein Saugventil (V u. V¹) und ein Druckventil (W u. W¹). Erstere öffnen sich nur nach innen, letztere nur nach außen, folglich öffnet sich bei einem Kolbenschub auf der einen Seite das Saug-, auf der andern das Druckventil. Fig. 6 ist mit einem Druckwindkessel Z versehen.

Von eigentümlichen Pumpenkonstruktionen sind besonders folgende erwähnenswert: die einfach saugende und doppelt drückende Pumpe von Carret und Marshall (Fig. 7), auch Differentialpumpe genannt, steht zwischen Druck- und Hubpumpen. Bei ihr besitzt der Plungerkolben KK am untern Ende einen Ventilkolben von doppelt so großem Querschnitt als ersterer, C ist der Cylinder, R Saugrohr, V Saugventil, S Steigrohr, W Druckventil. Beim Hinaufgehen des Kolbens wird die Differenz der Kolbenquerschnitte auf das Fortschaffen des Wassers einwirken, während gleichzeitig das doppelte Wasserquantum unter dem Kolben angesogen wird. Geht der Kolben abwärts, so drückt er die Hälfte des unter dem Ventilkolben befindlichen Wassers ins Steigrohr, während die andre Hälfte den ringförmigen Raum über dem Kolben füllt. - Für die tiefen Schächte der Bergwerke kommt häufig die Rittingersche Schachtpumpe mit hydraulischem Gestänge (Fig. 8) in Verwendung. Bei dieser bildet der untere Teil des Steigrohrs S den Kolben, welcher in den Cylinder C mittels einer Stopfbüchse eintritt, während das Wasser durch die hohle Kolbenstange S, welche durch die Zapfen P auf- und niederbewegt wird, in das Gehäuse G und zum Ausguß bei O gelangt. Auf diese Weise erspart man sich die an gewöhnlichen P. nötigen langen und kostspieligen eisernen Gestänge, d. h. Verbindungsstangen zwischen dem Pumpenkolben und der Betriebsmaschine. Der eingeschaltete Windkessel Z mildert die Schläge des Druckventils W. - Die Californiapumpe ist wegen ihrer äußerst kompendiösen Anordnung, ihrer guten Wirkung und wegen ihrer leicht zugänglichen Ventile für Haushaltungsbedarf und für kleinere Wasserversorgungen sehr beliebt. Die Fijnjesche Kastenpumpe (Textfig. 9) bezweckt die Förderung sehr großer Wassermengen auf geringe Höhen, eine Aufgabe, die besonders bei Entwässerungen von Niederungen vorliegt. Der mächtige Cylinder a ist in einem eisernen Kasten b aufgehängt, welcher durch eine Mittelwand in zwei Abteilungen getrennt ist und in zwei Seitenwänden zwei Sätze Saugventile c und zwei Sätze Druckventile d aufnimmt, deren jeder aus 12-16 Klappen besteht. Die Pumpe fördert das Unter- oder Binnenwasser A ins Ober- oder Außenwasser B, indem sie (wie durch Pfeile angedeutet) beim Kolbenniedergang durch den obern Saugventilsatz ein Wasserquantum in den obern Cylinderraum ansaugt und zugleich ein andres Quantum aus dem untern Cylinderraum durch den untern Druckventilsatz hinausdrückt, während sie beim folgenden Kolbenaufgang die beiden andern Ventilsätze in Thätigkeit treten läßt. - Die Priesterpumpe (Sackpumpe), eine Pumpe, die aus einem Gefäß mit biegsamen (ledernen) Wänden besteht, welches mit Druck- und Saugventil versehen ist und, auf irgend eine Weise, etwa durch Auftreten mit dem Fuß, zusammengedrückt, das durch vorheriges Ausdehnen angesaugte Wasser in die Höhe hebt, findet bei kleinen Gartenspritzen Verwendung. - Die Schiettingersche Schieberpumpe (Latrinenpumpe, Textfig. 10) enthält statt der Ventile einen Schieber a (Muschelschieber) nach Art der Verteilungsschieber der Dampfmaschinen und ist mit dessen Hilfe im stande, Schmutzklumpen enthaltende Flüssigkeiten, besonders den Inhalt von Latrinen, zu heben. Bei der Bewegung des Schiebers zerschneidet ein an diesem befestigtes Messer unter Mitwirkung eines feststehenden Messers die Klumpen, welche bei Anwendung von Ventilen unfehlbar durch Verstopfung die Wirkung der Pumpe aufheben würden. b ist der Pumpencylinder, c der Kolben, d die Pumpenkurbel; e eine Räderübersetzung, ff Handkurbeln zum Antrieb. - Die in Fig. 11 der Tafel abgebildet Vorrichtung zum Auspumpen von Jauche, welche in die Kategorie der Paternosterwerke gehört und genau als Kolbenkunst zu bezeichnen wäre, ist hier nur deshalb abgebildet, weil sie ganz allgemein Jauchenpumpe genannt wird. Bei ihr wird durch die Bewegung eines oben angebrachten Kettenrades mittels einer Handkurbel eine in regelmäßigen Abständen mit Kolben versehene endlose Kette in Bewegung gesetzt derart, daß die in einem senkrechten Rohr aufsteigenden Kolben die Jauche mit emporreißen und durch eine oben befindliche Rinne zum Abfluß bringen.

^[Abb.: Fig. 9. Fijnjesche Kastenpumpe. Fig. 10. Schiettingersche Schieberpumpe.]
