Pumpen (Rotations- und Zentrifugalpumpen).

Kolbenpumpen sind im stande, Flüssigkeiten auf beinahe unbegrenzte Höhen zu heben, weshalb sie vor allen andern P. da an der Stelle, ja vielfach die einzig brauchbaren sind, wo es sich um große Hubhöhen oder starken Druck handelt. Speziell werden sie verwendet zur Beschaffung von Trinkwasser, Waschwasser etc., vom einfachen Straßenbrunnen an bis zu den großen Wasserwerken der Gegenwart, zur Entwässerung und Bewässerung von Ländereien, zum Betrieb von Springbrunnenanlagen, zur Entfernung der unterirdischen Gewässer aus Gruben, der sogen. Wasserhaltung (Wasserhaltungsmaschinen, Schachtpumpen), zur Förderung von Salzsole, Petroleum und andern flüssigen Mineralschätzen, zum Betrieb hydraulischer Pressen und Kräne, zur Speisung von Dampfkesseln und ähnlichen Zwecken. Diese außerordentlich vielseitige Verwendung haben die Kolbenpumpen außer ihrer Brauchbarkeit für die verschiedensten Förderhöhen noch dem Umstand zu verdanken, daß sie verhältnismäßig wenig Betriebskraft beanspruchen, indem ihr Wirkungsgrad 0,6-0,75 ja bei sehr sorgfältiger Ausführung 0,8 und darüber beträgt. Den schwächsten Punkt der Kolbenpumpen bilden die Ventile, welche mannigfachen Störungen durch Abnutzung, durch Eindringen fester Körper etc. ausgesetzt sind, wodurch eine Verminderung der Leistung oder sogar gänzliches Versagen der P. herbeigeführt werden kann. Deshalb macht man die Ventile möglichst leicht zugänglich, um Reparaturen schnell ausführen zu können, und ersetzt sie, wenn es sich um Hebung schmutzige Flüssigkeit handelt, durch Schieber.

B. Rotationspumpen arbeiten entweder mit rotierenden Kolben oder mit zwei in einem Gehäuse (Kapsel) eingeschlossenen, Zahnrädern ähnlichen Körpern (Kapselräder). Ihre Kolben, bez. Radkörper verrichten zugleich die Funktionen von Ventilen. Textfig. 18 zeigt eine Pumpe mit rotierendem Kolben: a Cylinder, b eine um eine außerhalb der Cylinderachse liegende Achse drehbare Trommel mit dem rotierenden Kolben cd, die in b in der Richtung eines Durchmessers verschiebbar sind u. durch eine Feder stets gegen a gedrückt werden. Das Wasser tritt bei der Rotation unter der Einwirkung des Luftdrucks durch die Öffnung e in den Raum, der zwischen dem Cylinder, der Trommel u. dem Kolben c liegt u. der sich so lange vergrößert, bis der andre Kolben d die Eintrittsöffnung e passiert hat. Das so angesaugte Wasser wird, sobald c vor der Öffnung f vorbeigegangen ist, durch diese hinausgedrückt, während nun auf der Seite von d die Saugperiode verläuft, etc. Textfig. 19 zeigt eine Kapselpumpe. In einem Gehäuse a befinden sich nach Art der Zahnräder profilierte Körper kk, die außerhalb der Kapsel a zur Sicherung der gegenseitigen Drehung mit gewöhnlichen Zahnrädern verbunden sind. Das zwischen die Profile und die Kapsel auf der einen Seite bei b eintretende Wasser wird längs der Kapselwände in der Richtung der Pfeile emporgedrückt und geht bei c wieder aus der Pumpe in eine Druckleitung. In ähnlicher Weise funktioniert die durch Fig. 21 im Querschnitt, durch Fig. 20 der Tafel in der äußern Ansicht dargestellte Pumpe, bei welcher der Weg des Wassers durch Pfeile angedeutet ist. - Die Rotationspumpen werden entweder mittels Kurbeln von Hand (z. B. als Bierpumpen) oder mittels Riemenscheiben von einer Transmissionswelle aus angetrieben. Sie haben nur eine beschränkte Verbreitung, weil sie, obwohl ohne Ventile, doch schwer dicht zu halten sind.

C. Zentrifugalpumpen, Kreiselpumpen bestehen aus einem in einem Gehäuse schnell umlaufenden (gewöhnlich vertikalen, bei großen P. auch horizontalen) Schaufelrad mit Saugrohr und Druckrohr. Das zentral eingeleitete Wasser tritt von innen zwischen die Schaufeln und wird durch die bei der Rotation auftretende Zentrifugalkraft aus dem Rad heraus nach außen ins Steigrohr getrieben. Die Zentrifugalpumpen können also etwa als umgekehrte Turbinen angesehen werden. Textfig. 22 u. Fig. 23 der Tafel zeigen eine Zentrifugalpumpe: a Schaufelrad, b Gehäuse, c Saugrohr, bei d in das Schaufelrad führend, e Druckrohr. Die allmähliche Erweiterung des Zwischenraums zwischen Gehäuse b und Rad a hat den Zweck, bei der Überführung des Wassers ins Steigrohr e Druckverluste (durch Wirbelbewegungen) zu verhüten. Zu gleichem Zweck wird bei großen horizontalen Zentrifugalpumpen oft ein vollständiger Leitschaufelapparat, ähnlich dem der Turbinen, angebracht. - Die Geschwindigkeit, mit welcher das Wasser aus dem Rade

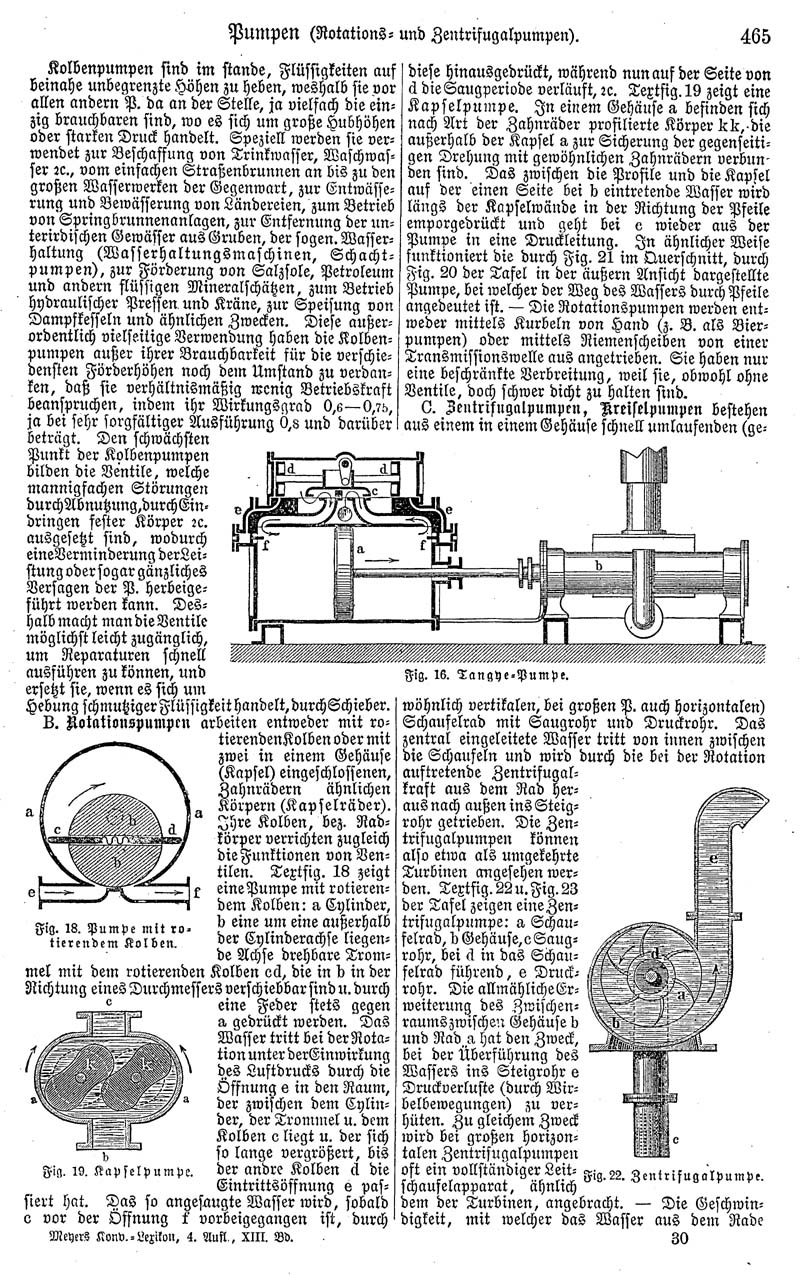

^[Abb.: Fig. 16. Tangye-Pumpe. Fig. 18. Pumpe mit rotierendem Kolben. Fig. 19. Kapselpumpe. Fig. 22. Zentrifugalpumpe.]
